D類功放IC周邊元件放置及電容選擇的原則(以HT6809/HT6808為例)
文章來源: 更新時間:2010/4/4 18:49:00
在線咨詢:
給我發消息
姚紅霞 3003214837
給我發消息
小鄢 2850985542
給我發消息
張代明 3003290139
13713728695


       D類功放IC周邊元件放置及電容選擇如果沒有遵循一些基本的原則,將會(huì )限制D類放大器的性能或降低其可靠性。下面描述了D類放大器一些好的設計實踐經驗。采用HT6809/HT6808作為范例,但對所有的D類放大器而言,其基本概念是一致的。

 HT6809應用原理圖

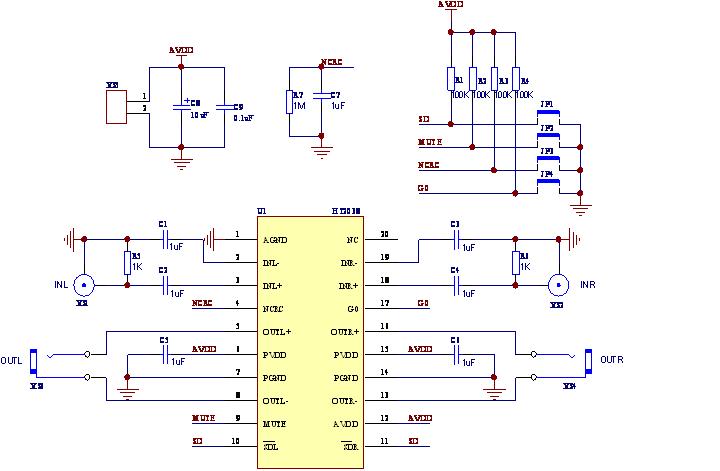

      HT6808應用原理圖

    HT6809/HT6808 均為模擬輸入 D 類雙聲道音頻功率放大器,在電源電壓 5V,THD+N 10%,負載 4Ω 條件下,最大輸出功率 3.2W × 2ch。集成了“純數字脈沖直接式揚聲器驅動電路”,呢能夠直接驅動揚聲器并最大程度減小脈沖輸出信號失真和噪聲,仔移動產品應用中,其極小的失真和噪聲指標位列同類最高。產品 EMI 抑制指標大大低于FCC Class B 標準的限定值,而無需濾波網絡(luò ),簡化了系統設計和降低系統成本。符合原則的周邊元件放置及電容的選擇,能最大限度的發揮功放IC的性能。

元件放置

   將所有的元器件都放置最靠近HT6809/HT6808的地方,把耦合電容靠近D類放大器效率是很重要的,器件和電容之間任何引線的電阻或自感應都會(huì )引起效率的損失。



輸入電容(C1,C2,C3,C4)

如果設計使用0.5VVDD-0.8V的電壓偏置的差分源,HT6809不需要輸入耦合電容。如果輸入信號不是在偏置在建議的共模輸入范圍內,如果需要高通濾波器,或者使用單端信號源,在這些情況下則需要輸入耦合電容。

對于一個轉折頻率為fc的高通濾波器,它的輸入電阻和電容由下式?jīng)Q定:

fc=1/(2pRICI)                                                (1)

輸入電容的值是非常重要的,一般認為它直接影響著電路的低頻性能。無線電話中的喇叭對于低頻信號通常不能較好的反應,所以在這個應用中可以把這個模塊的低頻頻率設為轉折頻率。不使用輸入電容會(huì )增加輸出的偏移。下式用來求解輸入電容。

CI=1/(2pRIfc)                                                (2)

如果轉折頻率在音頻頻率波段,電容必須要有一個10%的容限。因為電容的任何不匹配會(huì )引起在轉折頻率和轉折頻率之下的阻抗的失調。

原則是:C1=C2=C3=C4

去耦電容

HT6809是一款高性能D類音頻放大器,它需要適當的電源供電去耦來保證其高效性和低的總諧波失真。對于高頻瞬態或者線性信號中的數字噪音,一個好的低的ESR陶瓷電容,典型為1uF,讓它盡可能近的接近PVDD可以使它更好的工作。把去耦電容放在與HT6809較近的地方對于提高D類放大器的效率非常重要。因為器件和電容間的任何電阻或自感應都會(huì )導致效率的降低。對于濾掉低頻噪音信號來說,把一個4.7uF或者更大的電容放在音頻功率放大器附近也能對提高效率有幫助。但由于這個器件有高的PSRR,在多數的應用中這個并不一定需要。

另外,周邊元件的選擇要考慮到喇叭頻率響應及揚聲器箱體等因素,以期最大限度的發揮D類放大器的性能。
