在很多電子產品設計與應用中經常會(huì )涉及到升壓電路的設計，對于較大的功率輸出，比如70W以上的DC-DC升壓電路，由于專用升壓芯片封裝散熱的局限性，導致內部開關管的功率受到限制，很難做到集成MOS開關管的大功率升壓轉換IC。尤其內置MOS管的同步升壓芯片在大功率應用更是如此；又或者芯片的價格昂貴，在一般民用消費電子產品應用時受到很大限制。所以傳統70W以上的DC-DC升壓電路基本上都是采用控制器外接開關管的Boost升壓結構。但是這種升壓電路也有很多弊端：外圍電路復雜、PCB空間大、布局布線要求高，否則容易產生振鈴、驅動能力不夠、輸出電壓不穩、效率低、甚至燒機，最終調試過程繁瑣，成本反而高。
深圳市永阜康科技有限公司針對大功率的DC-DC升壓應用需求，推廣一款集成15A開關管的26.8V、120W輸出、大電流非同步DC-DC升壓IC-HT7179。HT7179采用獨到的電路研發技術以及先進的半導體工藝，重載時高達93%以上的工作效率，無需外加散熱器，升壓到26.8V，可穩定輸出120W。
1. 概述
HT7179是一款高功率非同步升壓轉換器，集成 20mΩ功率開關管，為便攜式系統提供高效的小尺寸解決方案。HT7179具有2.7V至25V寬輸入電壓范圍，可為采用單節或兩節三節鋰電池，或12V鉛酸電池的應用提供支持。該器件具備15A開關電流能力，并且能夠提供高達26.8V的輸出電壓。 HT7179還支持可編程的軟啟動，以及可調節的 開關峰值電流限制。 HT7179還支持兩種不同的 tr/tf，以適應不同的EMI和效率需求。 此外，該器件還提供有28V輸出過壓保護、和熱關斷保護。
2. 特點
輸入電壓范圍：2.7V-25V
輸出電壓范圍：最高26.8V
固定開關頻率：350kHz
高轉換效率：
95% (PVIN = 12V, VOUT=25V, IOUT =2A)
93% (PVIN = 7.2V, VOUT=12V, IOUT =1.5A)
96% (PVIN = 12V, VOUT=18V, IOUT =1.5A)
低關斷功耗，關斷電流1uA
支持兩種tr/tf模式，應對EMI挑戰
可編程軟啟動
輸出過壓 (28V)、熱關斷等保護
eSOP16L-PP無鉛封裝
3. 應用場合
拉桿音箱、便攜式音箱、無線音箱
充電設備、移動電源、USB TYPE-C 電源傳輸
平板電腦，筆記本電腦 ・POS機終
4.單節/雙節/三節鋰電或者鉛酸電池應用升壓輸出電壓/功率以及對應FB管腳設置電阻值：
5. HT7179電路結構以及特點：

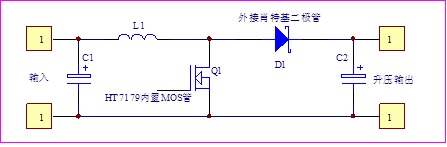

HT7179內部集成15A的MOS開關管，外圍除了必須的電感之外，關鍵器件就是肖特基二極管。原理上是一種常見的開關直流boost升壓DC-DC電路，它通過開關管導通和關斷來控制電感儲存和釋放能量，從而使輸出電壓比輸入電壓高�；镜墓ぷ髟砣缦拢�
充電過程：開關管導通，此時Q1相當于對地接通，輸入電流經過電感L1、Q1、電容C1，隨著不斷充電，電感上的電流增加，到達一定值電感儲存了一定能量。在這過程當中，二極管D1反偏截止，由電容C2給負載提供能量，維持負載工作；
放電過程：開關管截止，此時Q1相當于斷開，由于電感有反向電動勢作用，電感的電流不能突變。電感只能通過D1、負載、C2回路放電，也就是電感開始給電容C2充電，加上充電之前電容C2電壓，因此電容兩端電壓升高。
HT7179輸入電壓最低到2.7V，升壓輸出最高到26.8V。開關頻率固定350kHz，峰值電流可通過外圍電阻編程最大15A。支持低EMI工作模式，方便靈活。采用eSOP-16封裝，加上完善的輸出過壓，過熱保護，指標以及可靠性非常出色。HT7179是替代26V/100W左右
輸出的控制器+MOS管+二極管DC-DC升壓方案的理想選擇。
6. HT7179應用信息

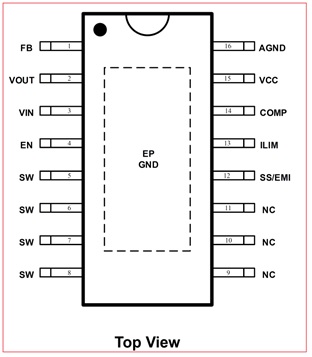

(1). HT7179腳位圖
(2). HT7179管腳說明

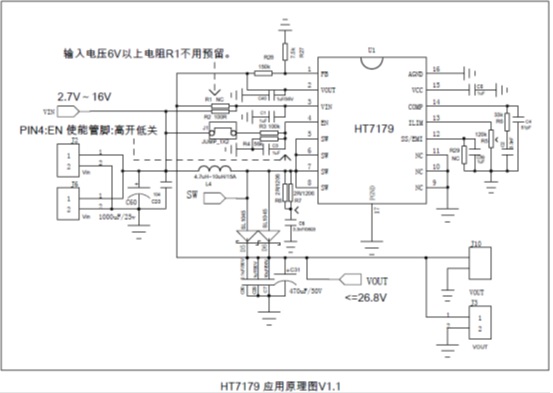

(3). HT7179 應用原理圖
(4). HT7179 pin13(ILIM)對地限流電阻R5對應的限流值(峰值)舉例：

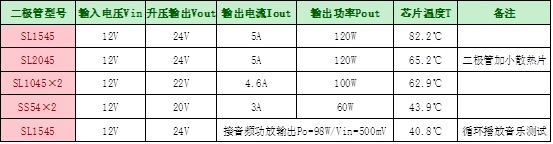

(5). HT7179接不同型號二極管對應升壓輸出電壓、電流、功率以及芯片表面溫度測試：
(6). HT7179 DEMO板PCB頂層設計圖

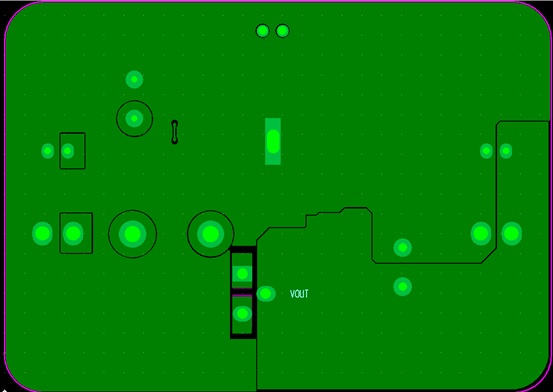

(7). HT7179 DEMO板PCB底層設計圖

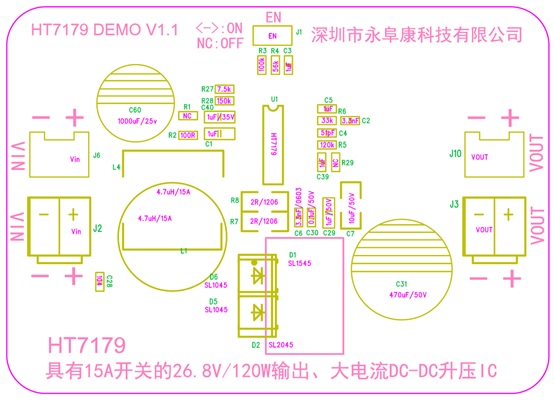

(8). HT7179 DEMO板貼片圖

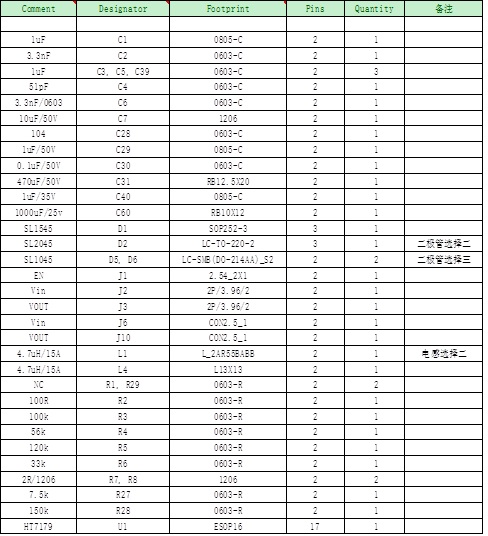

(9). HT7179 DEMO板物料清單
(10). HT7179 DEMO板實物圖
