當前位置：首頁->產品展示->功放IC->ACM8629(內置DSP、50W立體聲/100W單聲道I2S數字輸入D類音頻功放IC） |
|
|
| 產品名稱： |
ACM8629(內置DSP、50W立體聲/100W單聲道I2S數字輸入D類音頻功放IC） |
| 封裝形式： |
TSSOP-28(散熱片朝上，支持外接散熱器） |
| 兼容型號： |
|
| 產品功能： |
2×50W，立體聲模式(4Ω， 24V, THD+N = 1%)；100W，1×100W單聲道模式(2Ω， 24V, THD+N = 1%)
|
產品規格書下載： |
|
| 在線客服： |
|
|
| 申請樣品： |
 申請樣品 |
|
| |
| |
 |
詳細介紹 |
 |
|
 |
| 概述
ACM8629 一款高度集成、高效率的雙通道數字輸入功放。供電電壓范圍在4.5V-26.4V,數字接口電源支持3.3V 。在4 歐負載，BTL模式下輸出功率可以到2×50W@1%THD+N，在2歐負載，PBTL模式下單通道可以輸出1×100W @1%THD+N.
ACM8629采用新型PWM脈寬調制架構，根據信號大小動態調整脈寬，在保證音頻性能前提下，降低靜態功耗，提高效率，另外防止POP音的產生。擴頻技術的應用可以大幅降低EMI輻射，在功率和喇叭線長一定的范圍內，可以用磁珠替代電感方案，從而優化成本和電路面積。
ACM8629高度集成了多種音效算法。內部模塊可以獨立控制，左右通道也可以獨立控制。內部集成數字、模擬增益調節，信號混合模塊，15個EQ 和5個post EQ，可編程特定頻段信號動態增強，3 段提前能量預測DRC 等多個獨立模塊，可實現多種音效。例如小信號低音增強，高低音補償等功能可以通過這些模塊實現.
特性
靈活的電壓配置
- PVDD: 4.5V至26.4V
- DVDD和I/O: 3.3V
輸出功率
- 2×50W，立體聲模式(4Ω， 24V, THD+N = 1%)
- 1×100W，單聲道模式(2Ω， 24V, THD+N = 1%)
出色的音頻性能
- THD+N ≤ 0.03% ：1W, 1kHz, PVDD = 12V
- SNR 信噪比114 dB (加權)
- 底噪 ≤ 37 uVrms
- 28 mA低靜態電流
- 88% 的效率, 4Ω 負載 , 2×40W /PVDD=20V
出色的音頻性能
- I2C 可選4 個器件通信地址
- I2S, 左對齊，右對齊，TDM音頻格式
- 不需要MCLK的三線數字音頻接口
- 采樣率32kHz, 44.1kHz/48kHz, 88.2kHz/96kHz
- SDOUT 數字音頻輸出支持回聲消除 – 支持 1.1 / 2.1 系統回聲消除
高階音效算法
- 靈活的數字和模擬增益調整
- 直流阻塞高通濾波器
- 左右通道的輸入信號路由器
- 左右通道獨立具備 2×15個 BQs ，另外加 2×5個 post BQs 加強音效調節
- 防爆音的壓縮器前后調節音量，動態維護音頻處理中的數字余量
- 3段DRC，時間延時接口結合后端均衡器，實現平滑的多段音效控制
- 小信號低音增強可編程設置
保護機制
|
|
|
|
|
|
- FAULT 狀態輸出
- OCP 過流保護
- OTP 過熱保護
- UVLO過壓和欠壓保護
- 數字音頻時鐘檢查
應用
便攜音箱: 藍牙音箱, 語音助手音箱；家庭音頻: 電視，聲霸，盒子，家庭影院；筆記本、臺式機

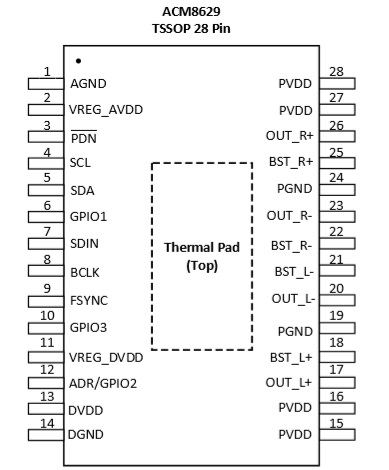

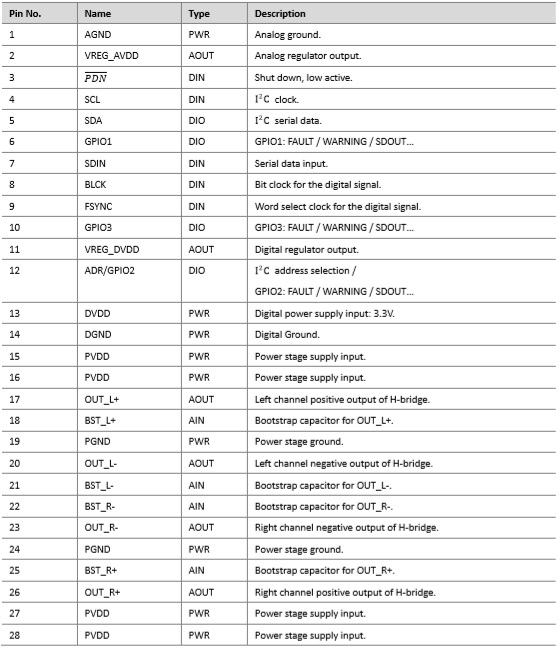

管腳配置和功能說明

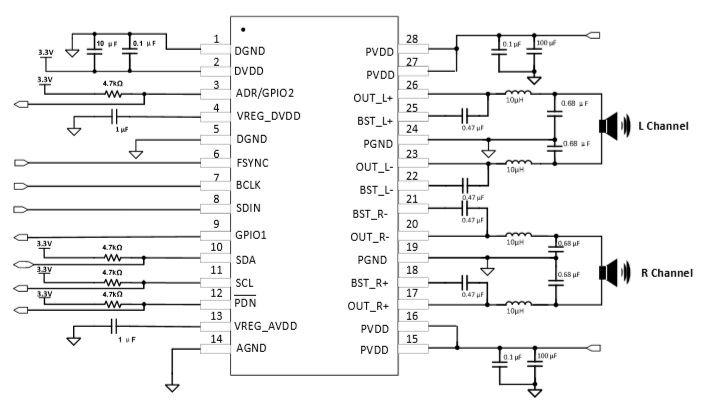

立體聲典型應用

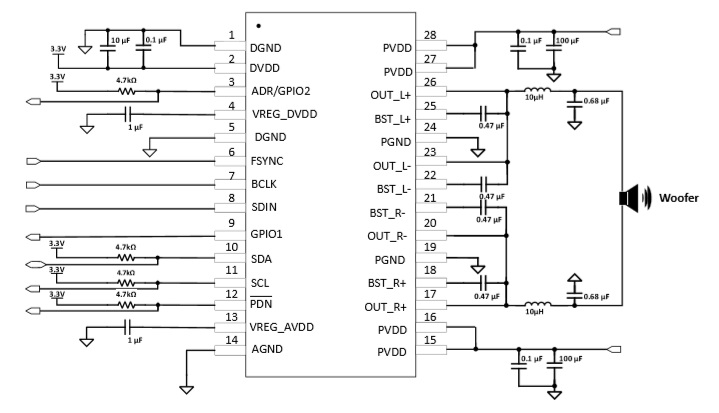

單通道典型應用
|
|
|
| |
|
|
| |
| |
|
