調節外圍電阻控制音箱音響失真(THD+N),實現最完美音質(Non-Clip防破音音頻功放IC應用)
文章來源: 更新時間:2010/4/7 17:07:00
在線咨詢:
給我發消息
姚紅霞 3003214837
給我發消息
小鄢 2850985542
給我發消息
張代明 3003290139
13713728695


   Non-Clip是通過自動檢測Power supply clip 來減小失真,即使在輸入信號的幅度比較高以至于輸出波形會(huì )被Power supply clipped。它內部會(huì )設定門限,當輸入小于這一值時,對其處理的增益是芯片所選定的固定增益(比如16dB),當輸入大于這一值時,對其處理的增益要小于固定增益,以避免失真。

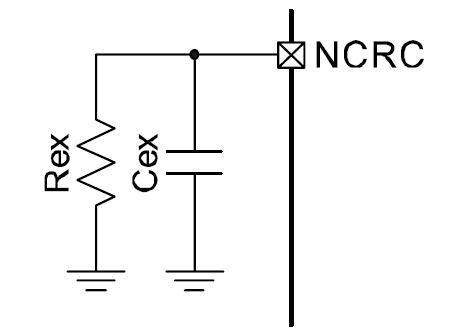

   在應用過程中,可以通過設定NCRC管教電阻的阻值來選擇失真波形(THD+N),如下圖:

       條件:VDD=5.0V,RL=4Ω,Cex=1uF

THD+N(%) Po(W) Rex(KΩ)
1.0 2.2 1000
3.0 2.4 180
5.0 2.7 75
10.0 3.0 20
15.0 3.2 15

    由上圖可以看出,THD+N與Rex成反比:Rex(KΩ)值越大,THD+N越;Rex(KΩ)值越小,THD+N越大。在產品的設計過程中,選擇合適Rex(KΩ)值,綜合喇叭箱體等因素,從而實現完美的音質輸出。

具體的帶防破音功能的產品信息請查閱:http://www.webuyspringsrealestate.com/product_1026.htm
