LM4863耳機模式應用電路原理圖說明
文章來源: 更新時間:2010/8/8 18:25:00
在線咨詢:
給我發消息
姚紅霞 3003214837
給我發消息
小鄢 2850985542
給我發消息
張代明 3003290139
13713728695


LM4863是一個雙路音頻功率放大器。它能夠在5V電源電壓下給一個4Ω負載提供THD小于10%、最大平均值為2.46W的輸出功率。另外,在驅動立體聲耳機時耳機輸入引腳可以使放大器工作在單邊模式。LM4863是為提供高保真音頻輸出而專門設計的。它僅僅需要少量的外圍元件,為了簡化音頻系統設計,LM4863集雙路橋式揚聲器放大器和立體聲耳機放大器于一體。LM4863還有外部控制的關閉模式,立體聲耳機放大器模式和熱保護關閉模式,還有減少開機噪聲功能。本文就LM4863的耳機模式電路原理進行說明。

LM4863擁有一個耳機控制管腳。那控制管腳可以控制關斷驅動+OUTA+OUTB端口的放大器。這樣器件進入了單端輸出工作模式而且橋式連接的負載將會(huì )失效。當IC進入單端輸出模式后,靜態電流消耗也會(huì )隨之降低。

下圖顯示了使用單電源供電的耳機放大器LM4863耳機控制功能的運行。當耳機未插入系統中時,由R1R2所組成的分壓器把HP-IN管腳(管腳16)的電壓設置在大約50mV。在HP-IN管腳上的邏輯低電壓使CSC4863FN在橋式結構下工作。輸出耦合電容使得耳機免于受的放大器半電路電源直流電壓的阻塞。

當耳塞未插入系統中并且IC在橋式結構時。本質上,兩個負載的直流電壓為0。即使在理想情況下,因為HP-IN極值被設置在4V,所輸出的擺幅也不可能引起偽單端模式的觸發。

當耳機被插如系統中時,耳機插孔的接觸管腳將會(huì )與信號管腳斷開,也中斷了由電阻R1R2所設置的分壓器。隨后,電阻R1上拉HP-IN管腳,使耳機開始工作。與此同時,另一側的放大器被關閉,這樣揚聲器也被關斷。隨后,放大器驅動了耳機。耳機的阻抗與R2R2的電阻并聯。因為耳機的典型阻抗是32Ω,電阻R2R3對輸出的驅動能力有不可忽視的影響。在圖2中還顯示了耳機插孔和插頭的電路連接。插孔為一組三線插頭的設計,尖端和環分別為立體雙聲道的一個信號輸出,然而最外端的環為地。一個控制管腳接觸到每個耳機的插孔,插孔充分地控制使用者已經插入插頭并且在另一個工作模式下工作。

LM4863能在不使用HP-IN管腳的情況下驅動一對橋式8Ω的揚聲器和一對32Ω的耳機。在這種情況下,HP-IN管腳將不會(huì )連接到耳機的插孔而是連接到微處理器或是開關。通過起用HP-IN管腳,的揚聲器能夠被關閉。

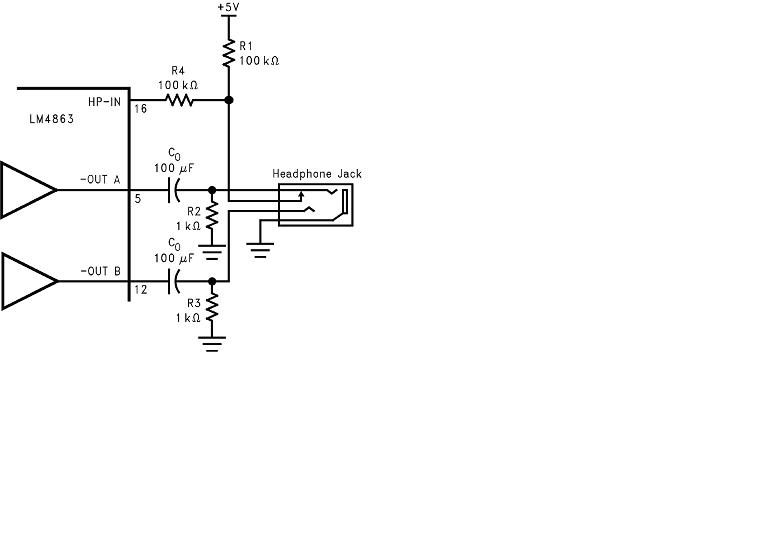

LM4863耳機模式電路原理圖



       詳細的產品資料請查閱:http://www.webuyspringsrealestate.com/products_3551.htm
