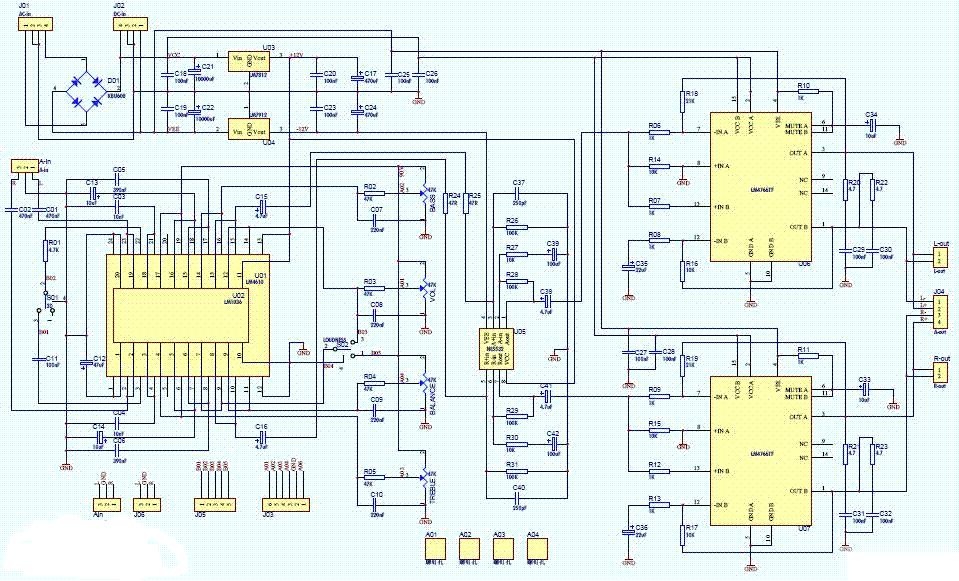

改進型3D音效LM4766TF功放(BTL電路)
是美國NS公司推出的雙聲道大功率放大集成電路， 每個聲道在8Ω的負載上可以輸出40W平均功率，而且失真小于0.1%，在國家半導體公司的產品系列中，LM4766被歸入“序曲（overture）”系列，屬于最高端的單片雙聲道音頻功率放大集成塊。
該集成塊內部還具有完善的保護措施：過壓、欠壓、超載、超溫（ 165℃時輸出自動關閉，155℃時自動恢復工作）及該公司專利——安全工作區SPIKE峰值保護（保證集成功放末級對管工作在特性曲線的安全工作區內等功能）�？梢哉f(shuō)，采用LM4766設計成功的功率放大器，一般都能達到相當的安全性能。另外，LM4766內部的兩個聲道都具有獨立的靜音電路，并且通過兩根引腳引出。它的作用是可以關閉LM4766的輸入，使內部的功放沒有任何信號輸出，這兩根引腳以一定方式連接后，能消除開機過程中的沖擊。從DATASHEET上我們可以看到，在LM4766的供電電壓達到+-30V，并且有足夠的信號激勵，那么，LM4766將輸出40W的功率推動揚聲器單元，這種功率，已經能夠把絕大部分的多媒體揚聲器推得服服帖帖。更何況，大家在平時欣賞音樂(lè )時候，大概也就1、2W的功率就足夠響了。根據以往的經驗，LM4766功率盡管不算很大，然而推力卻較強,音色厚實、豐潤雍容柔和耐聽，用它推動中小型音箱，可以有效避免中小音箱的音色容易出現單薄、纖弱等不足，甚至可享受到類似電子管機的音色。
音效和音調處理芯片使用LM4610,是美國NS公司推出的新一代3D/音調/平衡/音量/等響度雙聲道直流控制用音頻前級多功能IC，與數字電位器DS1669配合使用可構成音頻前級控制電路，它具有電路簡潔、性能優異、調節簡單且無調節噪聲等特點。 |
