概述

       TPA2012D2是一款立體聲無濾波器的D類音頻放大器，可采取WCSP和QFN封裝形式。它僅需要兩個外部元件就可以工作。

TPA2012D2的每個聲道都可以獨立關斷控制。使用G0和G1兩個增益選擇的引腳，可選擇6，12，18或24dB的增益。高的PSRR和差分結構提高了它對噪音和RF整流器的抗噪性。除了以上特征外，快速的啟動時間和小的封裝尺寸使得2012成為小型手上設備和PDA的最佳選擇。

TPA2012D2在5V電壓下可以以1.4W/Ch的功率驅動阻抗為8Ω的負載，1.4W/Ch的功率驅動阻抗為4Ω的負載。提供熱保護和短路保護。

特征

l         輸出功率

在5V工作電壓4Ω阻抗下為2.1W/Ch

在5V工作電壓8Ω阻抗下為1.4W/Ch

在3.6V工作電壓8Ω阻抗下為720mW/Ch

l         僅需要兩個外部元件

l         工作電壓范圍：2.5V到5.5V

l         每個聲道都有獨立的關斷控制

l         增益可在6，12，18和24dB中選擇

l         電路內部在關斷控制引腳上接有下拉電阻

l         高的電源抑制比：在217Hz下為77dB

l         快速的啟動時間（3.5ms）

l         低的供電電流

l         低的關斷電流

l         有短路保護和熱保護

l         節省的封裝：

2 mm X 2 mm NanoFree^TM晶圓級芯片封裝（WCSP）

4 mm X 4 mm 帶PowerPAD^TM的無鉛方形無引腳扁平封裝（QFN）

應用

l         無線或小型手上設備和PDA

l         便攜式DVD播放機

l         便攜式PC

l         便攜式收音機

l         便攜式游戲機

l         教學玩具

l         USB接口的揚聲器

典型應用圖及應用說明

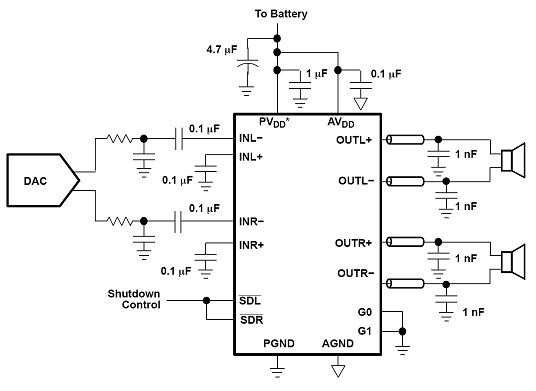

      典型應用線路

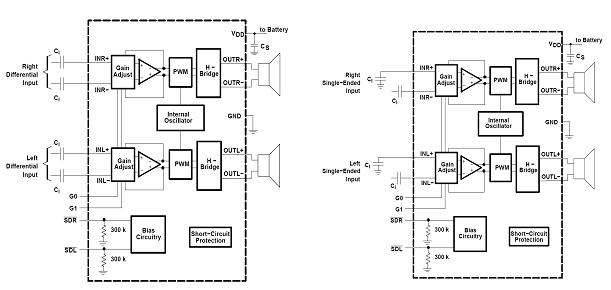

                                                                         帶差分輸入和輸入電容的應用線路                 帶單端輸入的應用線路

無濾波器工作和磁環濾波器

  在有輻射的環境下如果設計沒有LC濾波器或者頻率敏感電路在高于1MHz的的頻率下工作，可以使用一個磁環濾波器。這種濾波器在那些必須通過FCC和CE的電路非常有用。因為FCC和CE只測試高于30MHz的放射源。當使用磁環濾波器時，在高頻下選擇一個高阻抗的器件，低頻下選擇一個低阻抗的器件。另外，要根據磁環來確定適當的電流以防止輸出信號的失真。

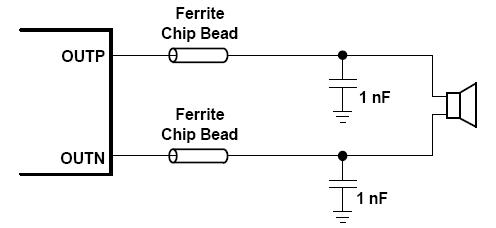

 如果電路對于低頻(<1MHz)的電磁干擾比較敏感，或者放大器和喇叭之間有較長的導線，可以使用一個LC輸出濾波器。下圖是典型的磁環和LC輸出濾波器。
