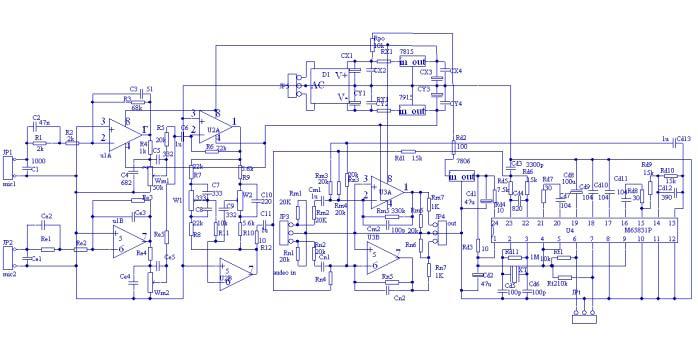

本電路採用日本三菱最新一代數位卡拉OK 積體電路M65831 組成，其優越的性能遠非一般市售的音響VCD 的卡拉OK 電路所能比擬，因此，該積體電路被常用於中高檔音響電路中，那麼是不是只有擁有高檔音響器材才能欣賞此類數位混音的演唱效果呢，當然不是，事實上對電子愛好者來說，只要花很少的錢合理設計開發此電路，一樣可以獲得高檔數碼的聽音效果，下面是原理圖說明:
  U1,U2 組成話筒的信號放大，高低音音調電路，其中MIC1，MIC2 的音量可以獨立調節，由運算放大器NE5532或AD712 組成；U3 為音樂(lè )信號，話筒信號，以及由M65831 經過數位處理輸出的延遲混音信號混合放大電路，由JP4 輸出。
延遲調節，M65831 的4，5，6，7 腳為預留的延遲時間控制端，透過控制它的各腳位的電位可以實現多達16檔位的延時檔，這樣可以外接四個控制開關來實現，或者將設計成單片機控制的方法來實現，也可以用NE555，CD4017 等組成電子控制電路。

  為了便於製作，簡化電路，本文介紹的電路將其中將4，5 腳設為高電位，留下6，7腳透過SIP 外接控制開關來控制延遲時間，可以實現50ms,100ms,150ms,200ms 能基本滿足演唱調節的要求的時間檔位控制。關於直通，本電路可以實現當不演唱時的音樂(lè )信號直通電路，透過切換鍵來實現。

實際試聽︰一切焊接完畢，檢查無誤後，通電試聽，後面連LM1875 直流功率放大器，演唱試聽，那種餘音瑩繞的演唱效果，令人自我陶醉。
