產品概述

TSC2003是一款4線式阻性觸摸屏控制電路。它也可以用于雙電源檢測,備選模擬輸入測量,溫度測量和觸摸壓力測量。

TSC2003 包含了一個內部2.5V的基準電路，該基準可以應用在備選輸入測量, 電池監測, 和溫度測量模式中。在掉電模式下，基準關閉以降低功耗。當在0.5V 到6V的范圍內監測電池電壓時，電源供電低至2.7V，內部基準仍可工作。

TSC2003采用小型TSSOP-16封裝形式,可在–40°C+85°C 溫度范圍內工作。AR7603和TSC2003管教完全兼容

主要特點

l         工作電壓為2.2V~5.25V

l         內部2.5V基準電壓

l         電源檢測(0V~6V)

l         芯片溫度測量

l         觸摸壓力測量

l         I²C接口支持:標準,快速和高速模式

l         自動省電功能

l         TSSOP-16封裝

應用

l         PDAs

l         便攜式的設備

l         POS 終端

l         尋呼機

l         觸摸屏顯示器

l        手機

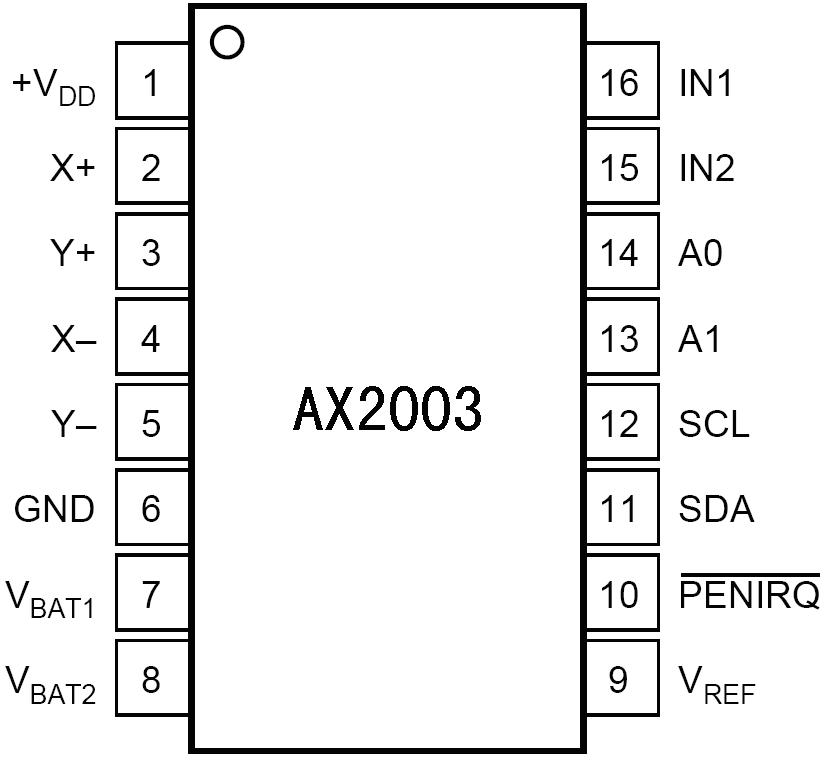

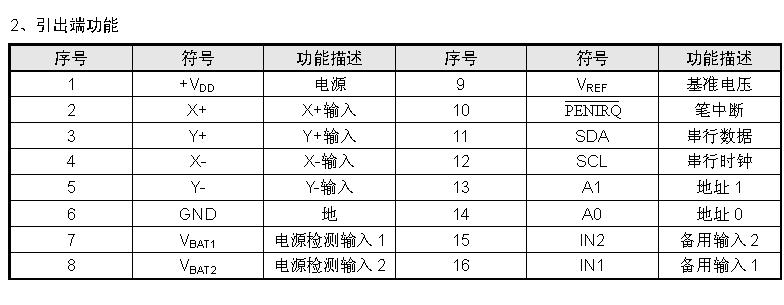

引出端排列和功能

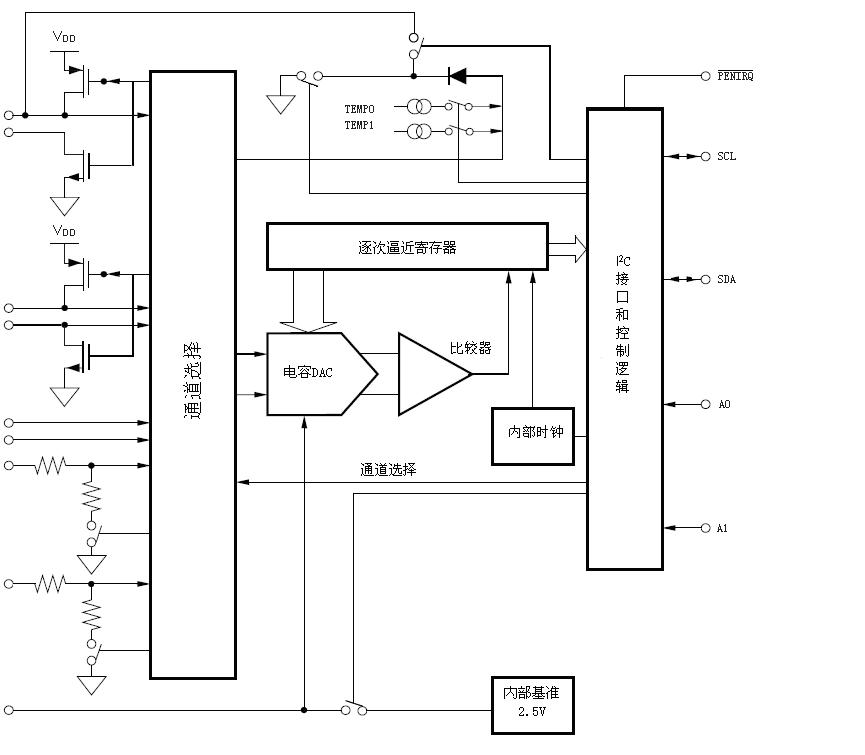

功能框圖
