AX2028是一款驅動LED的恒流控制芯片，系統應用電壓范圍從12VDC到600VDC，占空比從0-100%。支持交流85V-265V輸入，主要應用于非隔離的LED驅動系統。AX2028采用專利技術的恒流控制和補償方法，使得LED電流從交流85V-265V范圍內變化小于±5％。而且， AX2028采用專利技術的驅動結構，使得系統18W的LED日光燈方案中，在交流176V-265V范圍內系統效率高于91％。在交流85V-265V范圍內，AX2028可以驅動從3W到36W的LED陣列，廣泛應用于E14 / E27 / PAR30 / PAR38 / GU10等燈杯和LED日光燈。封裝形式：SOP-8

引出端排列

LED日光燈照明驅動方案詳細解說

       AX2028可設計7W，9W，18WLED 日光燈，可以替代傳統日光燈，本文介紹18W的T8日光燈設計應用，其它功率可類似設計。
      主要性能特點
􀂋 220V交流電直接輸入，無需傳統日光燈的啟動器和鎮流器
􀂋 非隔離控制，無需變壓器。
􀂋 輸出電流：390mA
􀂋 電流精度： AC 100V～250V 輸出電流變化±5%
􀂋 轉換效率：90%以上
􀂋 PFC: 0.9
􀂋 開關頻率：67K
􀂋 通過PWD端可實現PWM調光
􀂋

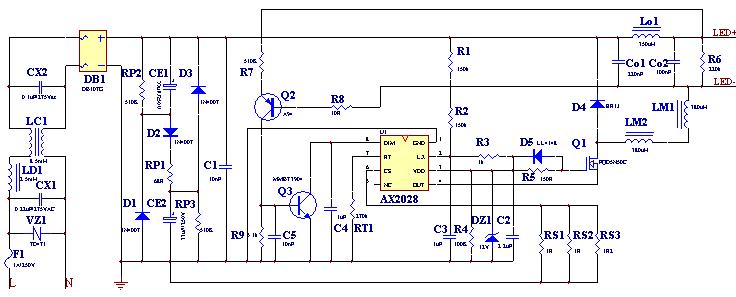

 電路圖

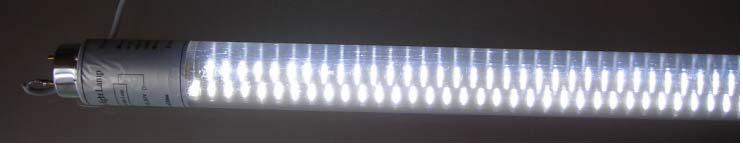

實物圖
