概述:

       MT8816采用最先進的小工藝ISOCMOS制造工藝,功耗低,可靠性高,隔離度好。該電路包含8×16個模擬開關陣列,7128個地址譯碼和鎖存電路。通過不同的地址信號,可以對128個開關尋址。DATA端口輸入邏輯電平“1或“0,可對模擬開關打開或關閉。模擬信號范圍從VDDVEE。還可以通過芯片CS,允許對芯片開關陣列擴展。采用PLCC-44/DIP-40封裝。CD22M3494/M3494/AT8816與其管教兼容。

芯片特性

內含控制鎖存器,地址譯碼

建立時間,保持時間短

寬電壓范圍:4.5V13.2V

12Vpp模擬信號

 Ron最大65Ω@VDD=12V,25

Ron10Ω@VDD=12V,25

低失真,全CMOS開關

小的饋通和串擾

獨立的模擬數字參考電壓源

         芯片應用:

按鍵系統

PBX系統

模擬/數字多路開關

音頻/視頻開關

移動設備

測試設備

引出端排列

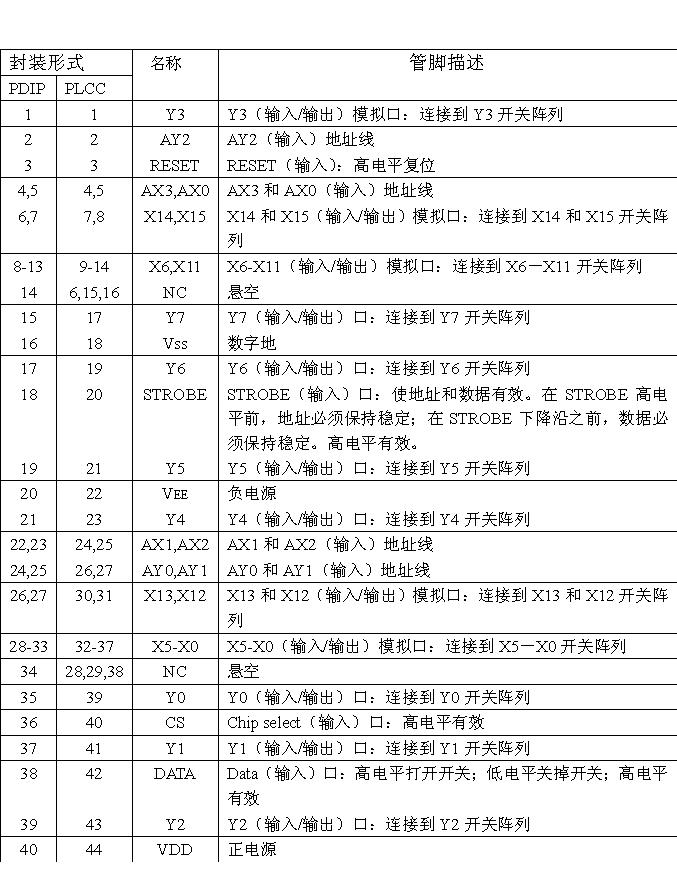

管腳描述

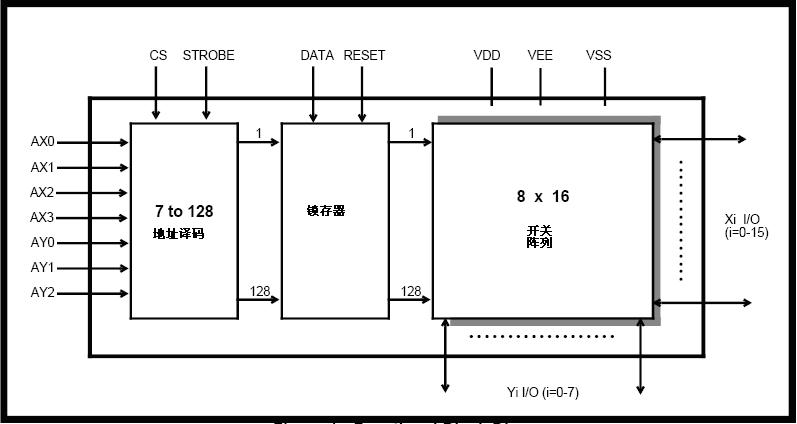

芯片系統框圖

時序圖
