PAM8603/CS8603帶直流音量控制的3W無濾波器D類立體聲音頻功放IC應用電路原理圖說明
文章來源: 更新時間:2010/9/1 23:40:00
在線咨詢:
給我發消息
姚紅霞 3003214837
給我發消息
小鄢 2850985542
給我發消息
張代明 3003290139
13713728695


產品概述

PAM8603是一款3W立體聲D類音頻功率放大器,能夠以D類放大器的效率提供AB類功率放大器的性能。新型的無濾波器結構可以省去傳統的D類放大器輸出低通濾波器,從而節省了系統成本和PCB空間,是便攜式應用的理想選擇。CS8603兼容PAM8603,采用SSOP-24SOP-18封裝。

主要特點

l         無濾波的D類放大器,低靜態電流和低EMI

l         4Ω負載和5V電源條件下,提供高達3W輸出功率

l         -75dB ~ +24dB范圍內的64階直流音量控制功能

l         高達90%效率

l         THD,低噪聲

l         短路電流保護

l         熱保護

l         極少外部元器件,節省空間和成本

應用

l         LCD電視機、監視器

l         筆記本電腦

l         便攜式揚聲器

l         便攜式DVD播放器、游戲機

l         手機/免提電話

引出端排列和功能

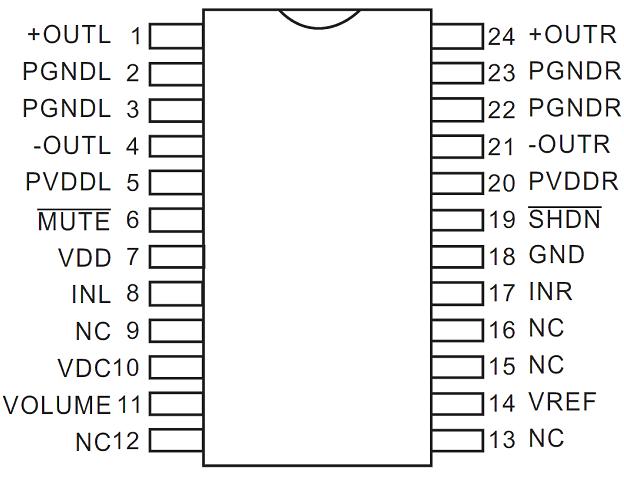

                                                          SSOP-24

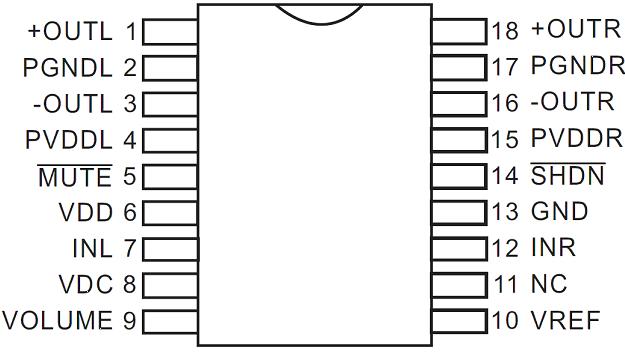

SOP-18

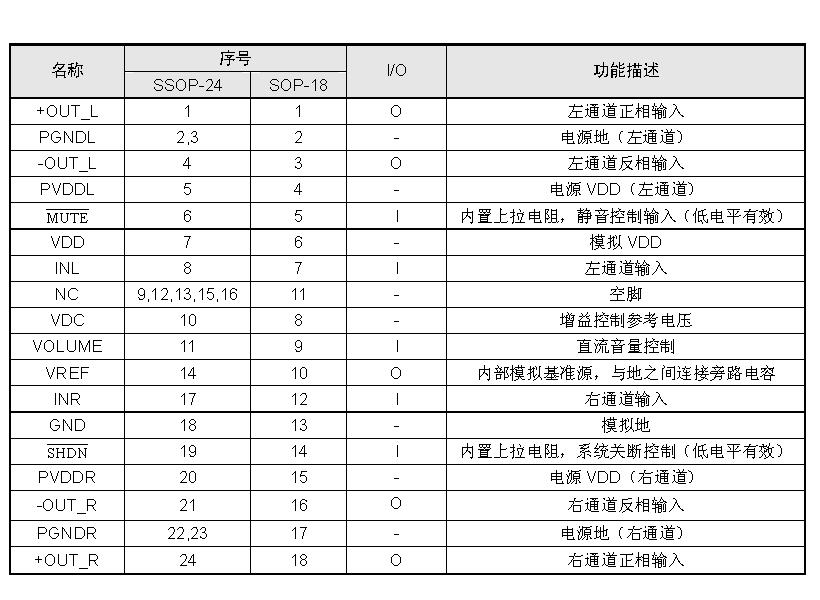

引出端功能

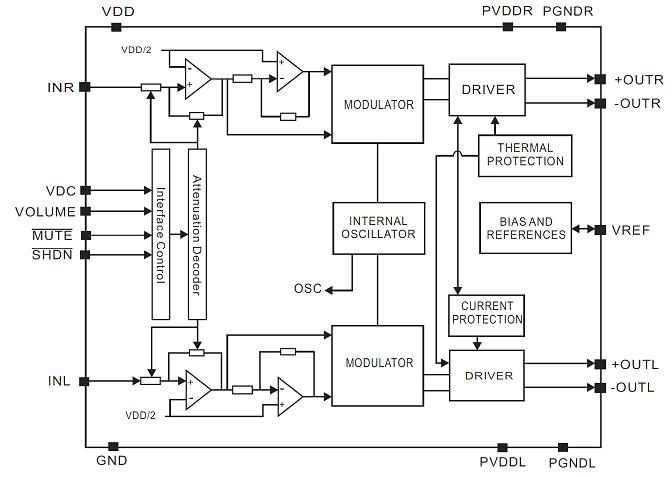

 功能框圖





典型應用圖

使用注意事項

1. PAM8603工作在無濾波器時,必須先接通揚聲器再接通電源,否則容易對芯片造成損壞。

2. PAM8603工作在無濾波器時,最好在連接到揚聲器的引出口先套上一個鐵氧體磁環,以減少可能的電磁干擾。

3. 由于芯片中的數字音量控制具有很大的增益,所以在增大其音量時要注意不要讓輸入信號過大而使信號產生削波限幅,甚至還可能使芯片損壞。

4. 在測試時,如果無濾波器工作,采用純電阻代替揚聲器,所得到的測試結果會(huì )比采用揚聲器作為負載時的結果為差,包括THD的結果,效率測試的結果等。
