PAM8803帶64級電子音量控制的3W無濾波器D類立體聲音頻功放IC應用電路原理圖說明
文章來源: 更新時間:2010/9/2 22:42:00
在線咨詢:
給我發消息
姚紅霞 3003214837
給我發消息
小鄢 2850985542
給我發消息
張代明 3003290139
13713728695


產品概述
 PAM8803是一款帶64級電子音量控制3 W 立體聲D 類音頻功率放大器,能夠以D 類放大器的效率提供AB 類功率放大器的性能。采用D 類結構,PAM8803能夠以高于90 %的效率提供3 W功率。新型的無濾波器結構可以省去傳統的D類放大器輸出低通濾波器,從而節省了系統成本和PCB 空間,是便攜式應用的理想選擇。PAM8803工作電壓2.5V-5.5V,采用SSOP-24 封裝。市場上TA8803與其管教兼容。
主要特點
􀁺 無濾波的D 類放大器,低靜態電流和低EMI
􀁺 在4 Ω負載和5 V 電源條件下,提供高達3W 輸出功率
􀁺 − 56.8dB到+24dB范圍內的64 階電子音量控制功能
􀁺 高達90%效率
􀁺 低THD,低噪聲
􀁺 短路電流保護
􀁺 熱保護
􀁺 極少外部元器件,節省空間和成本

典型應用
􀁺 LCD 電視機、監視器
􀁺 筆記本電腦
􀁺 便攜式揚聲器
􀁺 便攜式DVD 播放器、游戲機
􀁺 手機/ 免提電話

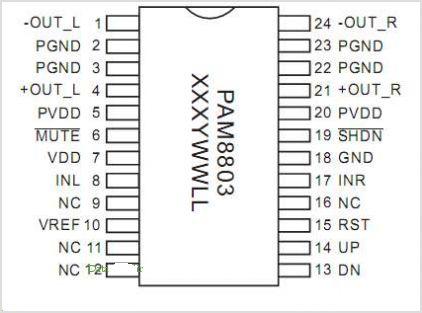

引出端排列

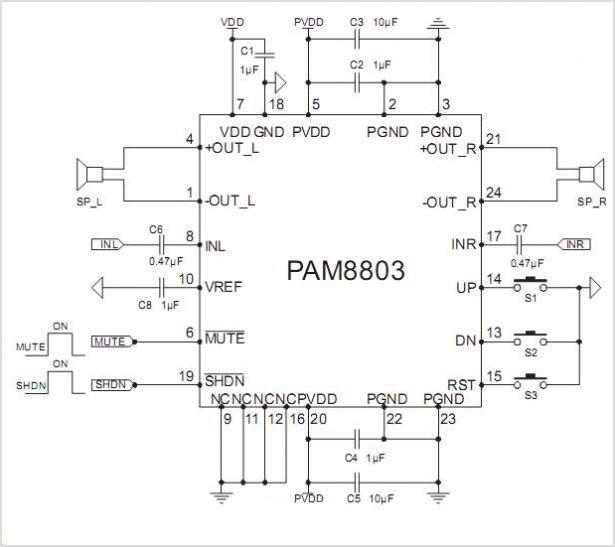

應用線路圖

詳細的產品資料請查閱:http://www.webuyspringsrealestate.com/products_3572.htm
