產品概述
HT6871是一款低EMI的,防削頂失真的,單聲道免濾波D類音頻功率放大器,在5V電源,10% THD+N,3Ω負載條件下,輸出3W功率,在各類音頻終端應用中維持高效率并提供AB類放大器的性能。HT6871的最大特點是防削頂失真(ACF)輸出控制功能,可檢測并抑制由于輸入音樂(lè )、語音信號幅度過大所引起的輸出信號削頂失真(破音),也能自適應地防止在電池應用中由電源電壓下降所造成的輸出削頂,顯著提高音質,創(chuàng )造非常舒適的聽音享受,并保護揚聲器免受過載損壞。針對不同應用需求,防削頂具有ACF-1和ACF-2兩種模式,分別對應3%和10%最大THD+N,同時芯片具有ACF-Off 模式。HT6871具有獨有的電磁輻射(EMI)抑制技術和優異的全帶寬低輻射性能,輻射水平在不加任何輔助設計時仍遠在FCC Part15 Class B 標準之下,不僅避免了干擾其他敏感電路還降低了系統設計難度。HT6871內部集成免濾波器數字調制技術,能夠直接驅動揚聲器,并最大程度減小脈沖輸出信號的失真和噪音。輸出無需濾波網絡(luò ),極少的外部元器件節省了系統空間和成本,是便攜式應用的理想選擇。此外,HT6871內置的關斷功能使待機電流最小化,還集成了輸出端過流保護、片內過溫保護和電源欠壓異常保護等功能。
功能特點
・防削頂失真功能(Anti-Clipping Function, ACF)
・優異的全帶寬EMI抑制性能
・免濾波器數字調制,直接驅動揚聲器
・輸出功率
3.0 W×1ch (VDD=5.0V, RL=3Ω, THD+N=10%)
2.6 W×1ch (VDD=5.0V, RL=4Ω, THD+N=10%)
・高效率
89% (VDD=5.0V, RL=8Ω, Po=1W)
84% (VDD=3.6V, RL=8Ω, Po=600mW)
・卓越的“咔嗒-噼噗”(Click-Pop)噪聲抑制性能
・高信噪比SNR:95dB (VDD=5V, Av=18dB)
・低關斷電流:0.01µA
・內置18dB恒定增益
・過流保護功能
・過熱保護功能
・欠壓異常保護功能
・無鉛封裝,SOP-8 和 WLCSP-9
應用領域
・便攜式音箱 ・USB音箱
・iphone/ipod/MP3 docking ・數碼相框
・PMP/MP4/MP5播放器 ・導航儀GPS
・便攜式游戲機 ・手機
・掌上電腦PDAs

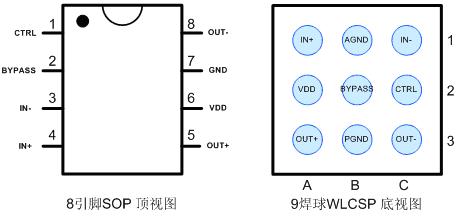

引腳信息
.JPG)

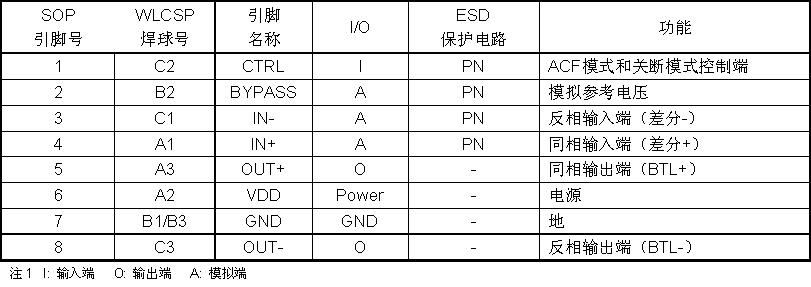

引腳定義
.JPG)
典型應用圖

應用電路舉例

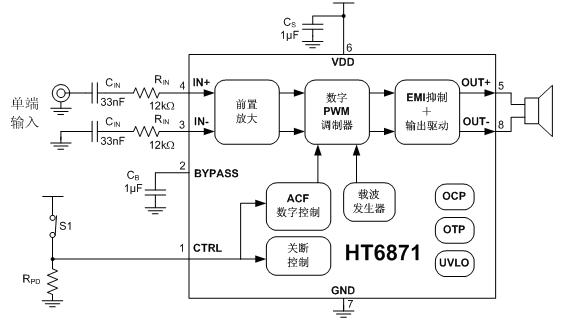

(1)單端輸入,ACF-1 固定模式應用。通過打開開關S1進入SD關斷模式;若不需SD低功耗應用,可去掉開關S1和下拉電阻RPD,直接將CTRL腳接電源VDD。
.JPG)

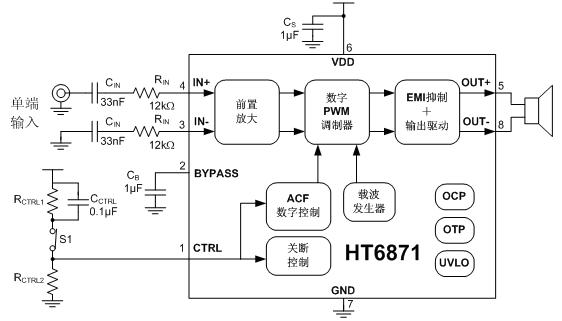

(2)單端輸入,ACF-2 固定模式應用,或 ACF-Off 固定模式應用。通過打開開關S1進入SD關斷模式;若不需SD低功耗應用,可去掉開關S1。(請根據預置模式和VDD電壓設置不同RCTRL1和RCTRL2值)
.JPG)

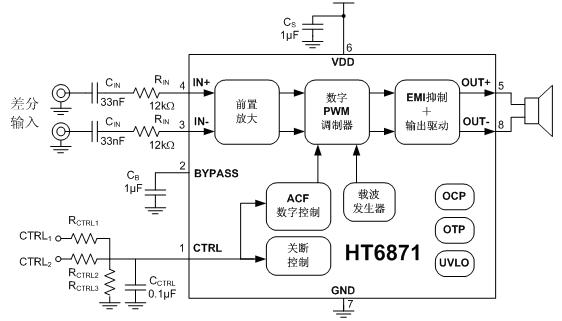

(3)差分輸入,非固定模式應用,通過CTRL1和CTRL2電位實現ACF-1、ACF-2 和 ACF-Off 靈活切換。
.JPG)
注 - 以上應用圖中元件說明:
CIN:隔直電容,采用0.1µF或更小的(如33nF),±10%的CIN來進一步消除咔嗒-噼噗聲和從輸入端耦合進入的217Hz噪聲。正負端兩個CIN之間需具有良好的匹配性。
CS :電源去耦電容,采用足夠低ESR(等效串聯電阻)的電容(不小于1µF)。當RL=4Ω或VDD≥4.5V時,為更好的濾除低頻噪聲,建議另加一個低ESR電容(不小于10µF)。去耦電容離VDD管腳越近越好,保持3mm之內。
CB :VREF端口輸出VDD/2電壓,通過電容CB(1µF)接地以保證穩定性。
