YDA144/HT2144帶防破音2.1W立體聲D類放大器IC應用電路原理圖說明
文章來源: 更新時間:2010/9/5 14:39:00
在線咨詢:
給我發消息
姚紅霞 3003214837
給我發消息
小鄢 2850985542
給我發消息
張代明 3003290139
13713728695


概述
    YDA144是一種D類音頻功率放大器,最大輸出功率為2.1W (RL= 4Ω )× 2ch。 內部采用純脈沖揚聲器驅動電路,可減小輸出信號失真,并減小信號噪音,實現了同類產品中高標準的低失真率和低噪音的性能。 此外,電路采用新型調制技術,輸出無需濾波網絡(luò ),簡化了系統設計和降低系統成本。 實現了無削頂輸出控制功能,可檢測到由于輸入幅度過大引起的輸出信號削頂并自動衰減。此外,無削頂控制功能還可以檢測到電源電壓下降造成的輸出削頂。這是區別傳統的AGC (自動增益控制)或ALC (自動電平控制)電路。跟蹤時間和釋放時間可通過外部電阻或電容自由設定。獨 立的聲道關斷控制功能使待機電流最小化。另外,該產品還集成了過流保護、過溫保護和欠壓保護功能等工作。電壓2.2V-5.5V。 HT2144與其管教完全兼容。

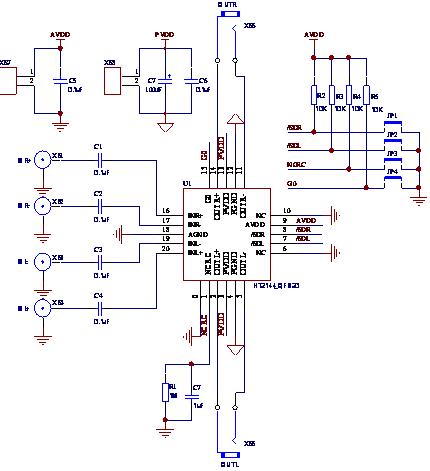

QFN-20應用原理圖

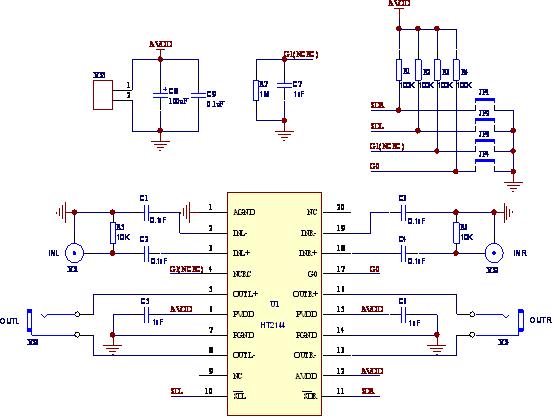

TSSOP-20應用原理圖

說明:

1.增益設置

G0增益選擇端口,G0端接低電平增益為12dB;G0端接高電平增益為18dB。



2.4破音抑制功能

NCRC端跳線斷開時啟動防破音功能,抑制功率較大時導致的破音,有效地保證音質;當NCRC端直接接地時此功能關閉。注:?jiǎn)?dòng)防破音功能時,輸出音量會(huì )變小。



3.聲道關斷控制

SDL、SDR左右聲道關斷低電平有效,當SDLSDR端跳線閉合時為低電平,此時電路左右通道均處于判斷狀態,左右通道可單獨進行判斷控制。正常工作時,SDLSDR跳線斷開。



4.信號輸入

單端信號輸入時,INL+接左聲道信號,INL-GND;INR+接右聲道信號,INR-GND(或INL-接左聲道信號,INL+GND;INR-接右聲道信號,INR+GND)。

差分輸入時,INL+/INL-分別接左通道輸入信號的正負端,INR+/INR-分別接右通道輸入信號的正負端。

詳細的產品產品資料請查閱:http://www.webuyspringsrealestate.com/products_3378.htm
