LA4533M是一款用于驅動立體聲耳機的雙聲道音頻功率放大集成電路，日本三洋公司產品。LA4533M多應用于電池供電的微型音頻設備中用于驅動立體聲耳機。

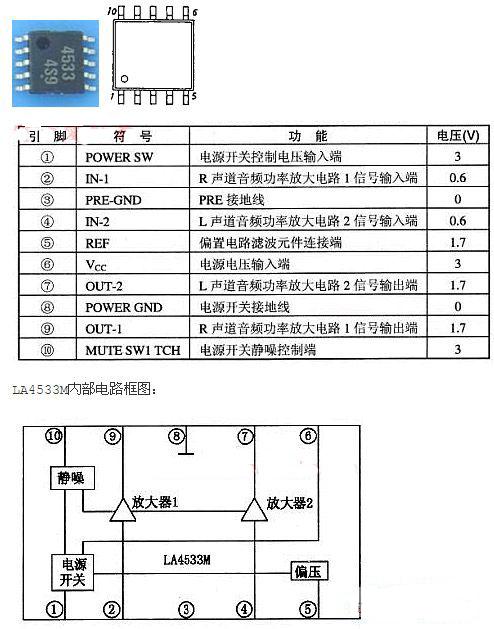

LA4533M集成電路內部由兩路功率放大電路，電源通斷靜噪開關電路、紋波濾波電路等組成。它采用10腳雙列扁平式塑封封裝，其封裝外形和引腳功能如下所示：

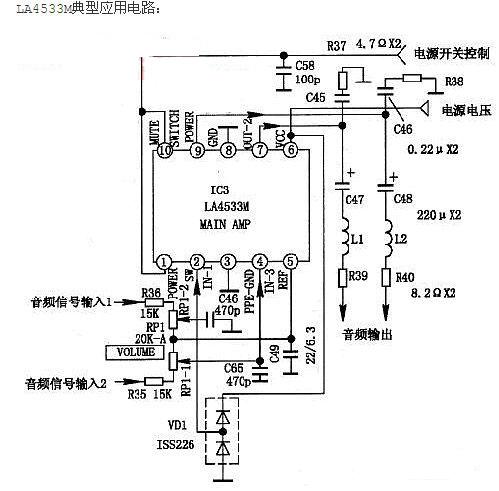

信號從LA4533M的②、④腳輸入，放大后從⑨、⑦腳輸出推動立體聲耳機。Ll和L2是高頻隔離電感，是為利用耳機線作FM天線而設的，如果設備沒有FM收音功能則可省去。R37與C45、R38與C46為左、右聲道“茹貝爾”網絡(luò )，用于補償耳機感性阻抗，抑制高頻自激。

LA4533M的工作電源電壓范圍為1.6V~4V
