概要

AW8730是一款采用高壓工藝內部集成升壓電路實現超大音量輸出的K類音響功率放大器。在鋰電池供電時，即使電池電壓不斷下降也能持續提供2W的輸出功率，在便攜式產品中達到震撼級的音效。獨特的防破音（NCN）功能根據輸出信號的大小自動調整增益實現舒適的聽音感受。

AW8730采用一線脈沖方式控制，一線脈沖控制有兩個狀態，狀態1的增益為12dB，沒有防破音功能；狀態2的增益為16dB，開啟防破音功能。完善的保護功能有效防止芯片在異常工作狀況下?lián)p壞；只需少量的外圍應用元件，適合便攜產品應用。

AW8730提供4mm×4mm 28-Pin TQFN封裝，額定的工作溫度范圍為-40℃至85℃。

特性

¨  獨創(chuàng )的K類音響功放結構

¨  采用高壓工藝

¨  內部集成升壓電路

¨  當VDD=4.2V時，輸出功率2W

¨  具有防破音（NCN）功能

¨  一線脈沖方式控制

¨  優異的“噼噗-咔嗒”（Pop-Click）雜音抑制

¨  過溫保護、短路保護

¨  ±8KV HBM ESD

¨  ±400mA Latch-up

¨  4mm×4mm 28-Pin TQFN封裝

應用

¨  手機

¨  MP3/PMP

¨  GPS

¨  數碼相框

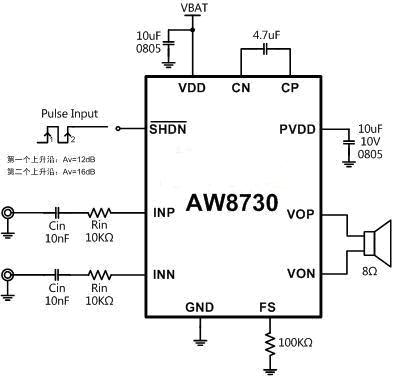

典型應用圖
