安森美半導體(ON Semiconductor)推出新的帶集成電荷泵的D類音頻放大器，為手機、數字視頻錄像機(DVR)及便攜揚聲器提供高性?xún)r(jià)比及節省空間的揚聲器放大器方案。

NCP2830這款1瓦(W)恒定功率無濾波器音頻放大器，為8.0歐姆橋接負載(BTL)提供連續的高質量音頻輸出，即使輸入電壓變化，總諧波失真(THD)都低于1%。因此，設備工作時間更長，在電池電量耗盡時，用戶不會(huì )覺得音量降低或音頻失真。

NCP2830采用尺寸僅為3 mm x 3 mm x 0.5 mm的20引腳QFN封裝，占用的電路板空間極小，并能用于元件高度受限的應用。這集成設計減少了外部元件需求，并幫助簡化及加快實現可靠及完整的音頻放大器方案。

NCP2830的工作電源電壓介于2.7伏(V)與5.5 V，提供200微秒的(μS)的快速啟動時間以及-88分貝(dB)的優異電源紋波抑制比(PSRR)�？偰苄Ц哌_89%，并提供100 dB信噪比(SNR)的低噪聲性能。優化的脈寬調制(PWM)輸出段為NCP2830提供無濾波器能力，進一步減少所需外部元件的數量。

安森美半導體低壓電源管理業務部總監Marie Capron說：“手機和個人數字助理(PDA)等便攜無線產品市場的增長及多元化令人興奮。設計人員面對的一項挑戰是提供有力且清晰的音頻輸出。NCP2830的開關電容結構在市場上獨樹一幟，以極小尺寸和極低成本，提供恒定的大功率音頻輸出。”

NCP2830采用無鹵素模子化合物，符合RoHS指令，是無鉛器件。

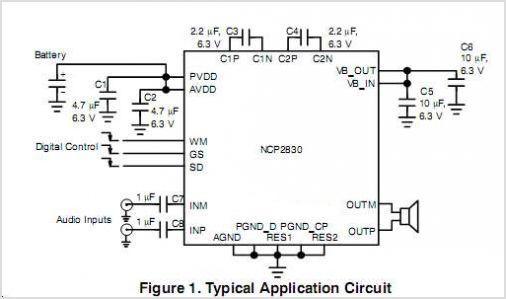

應用原理圖
