產品說明

描述

 TPA6132A2（有時稱作 TPA6132）是 DirectPath™ 立體聲耳機放大器，無需使用外部直流阻隔輸出電容器。差動立體聲輸入和內置電阻設置器件增益，進一步減少了外部組件數。增益可以選擇 –6dB、0dB、3dB 或 6dB。該放大器使用單個 2.3V 電源為 16Ω 揚聲器提供 25mW 功率。TPA6132A2 (TPA6132) 提供獨立于電源電壓的恒定最大輸出功率，從而為防聲震設計提供了方便。

TPA6132A2 (TPA6132) 采用全差動輸入，以減少音頻源與耳機放大器之間的系統噪聲拾取。高電源噪聲抑制性能和差動架構增加了噪聲抗擾度。對于單端輸入信號，請將 INL+ 和 INR+ 接地。

該器件具有內置雜音抑制電路，可以完全消除開啟和關閉期間的噼啪噪聲干擾。放大器輸出具有短路和過熱保護以及 ?8 kV HBM ESD 保護，簡化了終端設備符合 IEC 61000-4-2 ESD 標準的工作。

TPA6132A2 (TPA6132) 通過單個 2.3V 至 5.5V 電源供電，電源電流為 2.1mA 至 1?A。

 特性

• 采用 DirectPath™ 專利技術，無需輸出偏置為 0V 的直流阻隔電容器
• 卓越的低頻保真度
• 喀嗒/噼啪噪聲抑制活動
• 電源電流通常為 2.1mA
• 全差動或單端輸入
  • 內置電阻減少了組件數
  • 改善了系統噪聲性能
• 2.3V 至 5.5V 電源提供恒定最大輸出功率
  • 簡化了設計以防聲震
• 改善了 RF 噪聲抗擾度
• 符合 Microsoft™ Windows Vista™ 要求
• 高電源噪聲抑制
  • 在 217Hz 時為 100dB PSRR
  • 在 10kHz 時為 90dB PSRR
• 寬電源范圍：2.3V 至 5.5V
• 增益設置：–6dB、0dB、3dB 和 6dB
• 短路和過熱保護
• 8kV HBM ESD 保護輸出
• 提供小封裝
  • 16 引腳，3mm × 3mm 超薄 QFN

管教排列圖

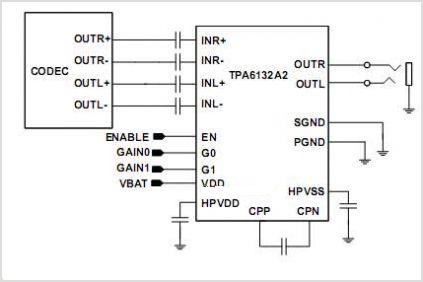

應用原理圖

我司現在力推的PAM8901管教功能完全兼容TPA6132A2，詳細的產品資料請查閱：http://www.webuyspringsrealestate.com/products_3590.htm
