產品概述

    M65831是一款混響處理芯片，該芯片應用于卡拉OK中。與同類數字延遲電路相比，本產品有較大的存儲器。M65831可應用在高品質系統，適合于卡帶錄音機和微型音頻系統。采用SOP-24/DIP-24封裝，管教功能與PT2396完全兼容。

主要特點

l     內含A/D、D/A轉換器，兩個低通濾波器和48k位的存儲器

l     低噪聲（典型值−92dB）

l     低失真（典型值0.5%）

l     兩種控制模式：EASY模式下并行數據控

制，μ-COM模式下串行數據控制

l     睡眠模式可以選擇停止芯片工作

l     內置自動復位電路

典型應用

卡拉OK系統、TV系統或者電子設備中。

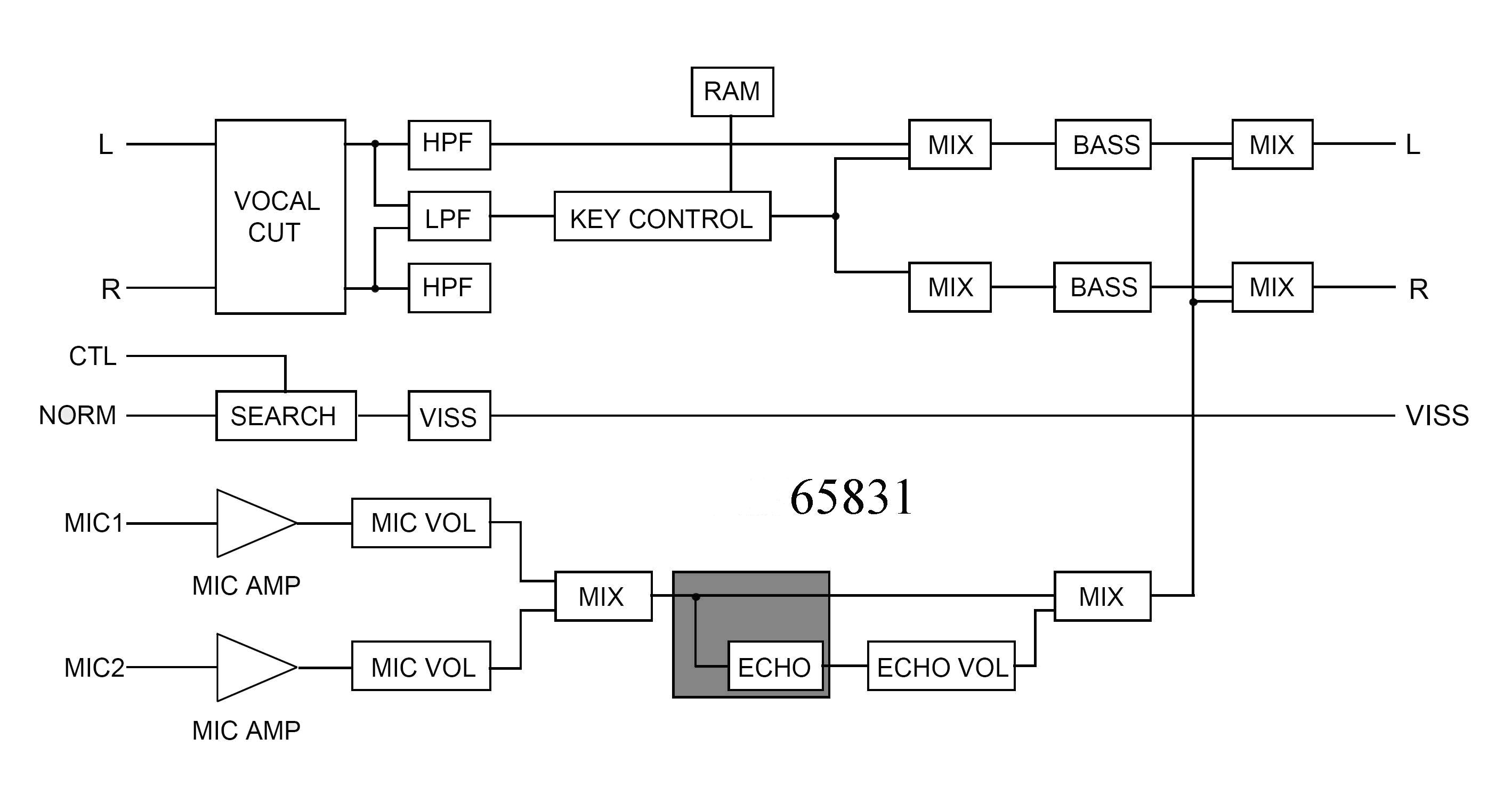

系統框圖

原理框圖

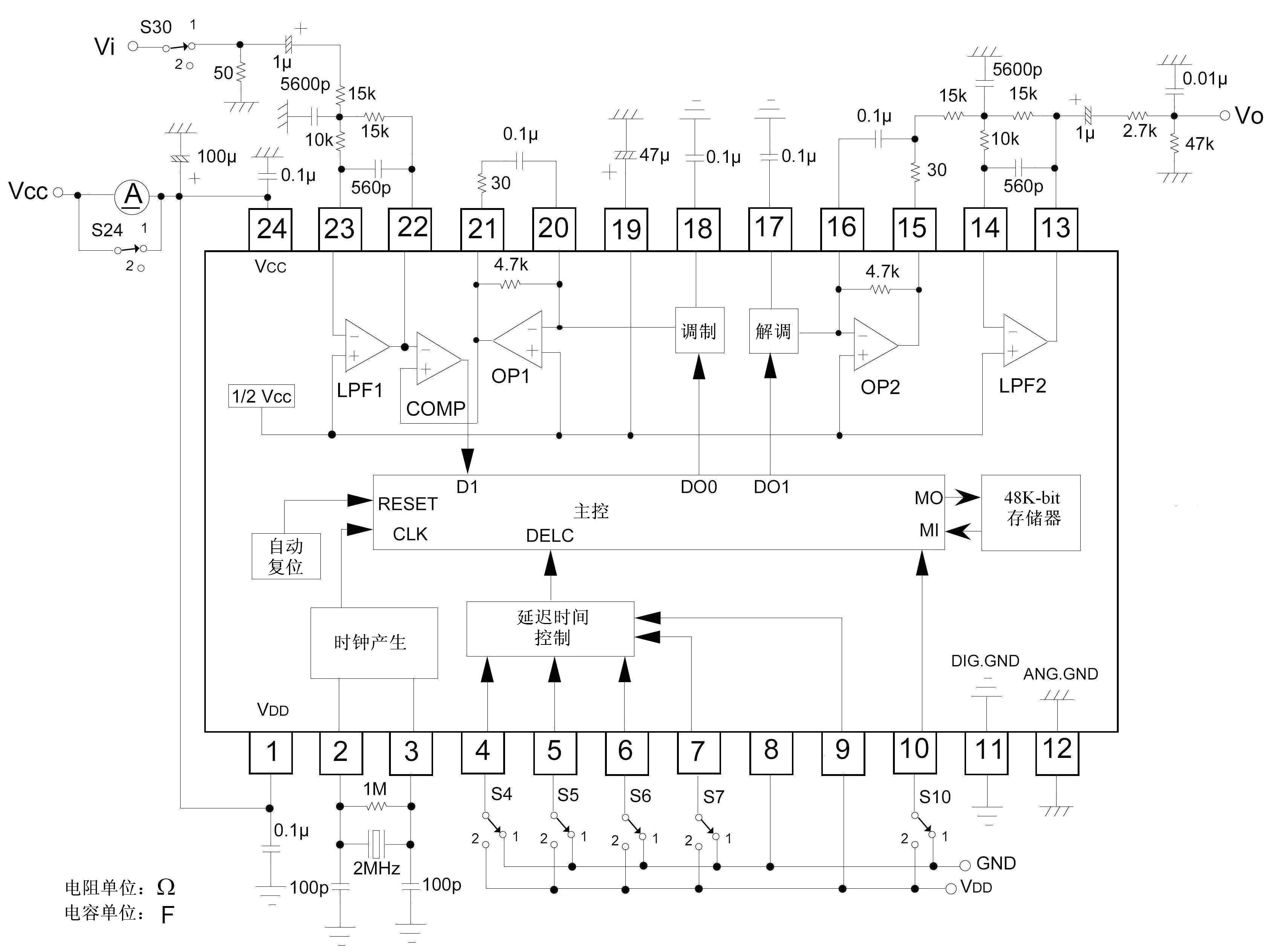

測試電路

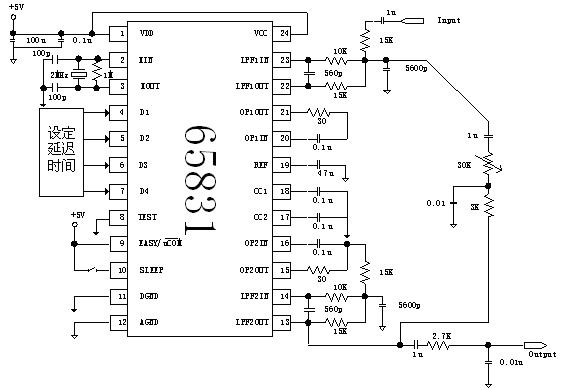

應用線路圖

1  EASY模式

2  μ-COM 模式
