概述
MN3208 是2048 段低電壓工作的低噪聲BBD，適于音頻范圍使用。調整時鐘頻率可以改變延遲時間。工作電壓為+5V，可提供最大為102.4ms 的模擬信號的延遲量。

特點
 音頻信號延遲時間的可調范圍：10.24ms~102.4ms
 寬的電源電壓范圍：5~10V
 典型插入損耗：0dB
 寬的動態范圍：S/N=71dB(典型值)
 失真�。篢HD=2.5%(典型值)
 時鐘頻率范圍：10kHz~100kHz
 N 溝道硅柵工藝
 采用DIP-8封裝

應用范圍

收錄機、汽車收音機、便攜式收音機、立體聲裝置、毀傷麥克風、卡拉OK 等音響裝置的殘響和反響效果，電子樂(lè )器的音響效果，模擬信號的可變和固定延遲電路。

管教圖

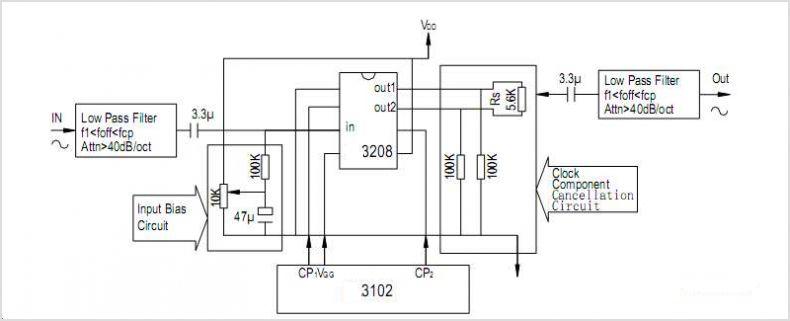

應用原理電路圖

MN3208集成塊通常與其配套的時鐘信號驅動器（又稱時鐘信號發生器)MN3102在一起使用，為BBD器件提供時鐘信號，兩者共同完成信號的延遲。其集成塊的典型應用電路見圖。
