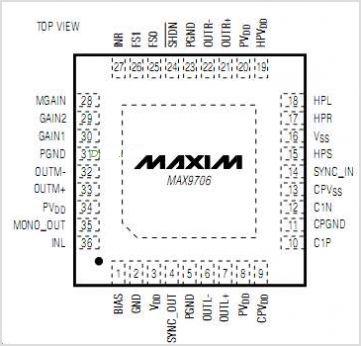

管教功能圖（QFN-36）

MAX9706/MAX9707結合了3個高效D類放大器和有源交叉開關，提供立體聲高通輸出和單聲道低通輸出。由5V電源供電時，所有3個通道都能以1% THD+N為4負載提供最大2.3W功率。

 內部有源濾波器處理立體聲輸入(左聲道和右聲道)，送至立體聲高通和單聲道低通輸出。交叉開關頻率由引腳選擇為4個不同頻率，以適應多種揚聲器配置。內置D類放大器具有低EMI擴頻輸出。無需輸出濾波器。

 MAX9706使用Maxim擁有專利的DirectDrive耳機放大器，提供以地為參考的耳機輸出，無需使用大容量隔直流電容。3.3V供電時，耳機放大器輸出為16負載提供最大95mW功率，ESD保護到±8kV。

 MAX9706/MAX9707具有引腳設置增益、同步輸入、輸出，以及使電源電流降至1μA的關斷模式。所有放大器具有雜音抑制電路。該器件可工作在-40℃至+85℃擴展工業級溫度范圍，采用熱增強型36引腳(6mm x 6mm x 0.8mm)薄型QFN封裝。

 關鍵特性

 向4負載提供3 x 2.3W功率

 內置有源濾波器，具有可調整交叉開關頻率

 低EMI、擴頻調制

 低至0.02%的THD+N

 高達75dB的PSRR

 DirectDrive耳機放大器(MAX9706)

 增強的雜音抑制功能

 輸入和輸出調制器同步

 低功耗關斷模式

 效率高達90%

 節省空間(6mm x 6mm x 0.8mm)的36引腳、薄型QFN封裝

 應用

 2.1揚聲器解決方案

 臺式PC

 多媒體監視器

 筆記本電腦音頻方案

 便攜式DVD播放器

 臺式LCD TV

應用電路原理圖
