概述與特點

LM4863D是一個雙路音頻功率放大器.它能夠在5V電源電壓下給一個4Ω負載提供THD小于1%、最大平均值為2.2W的輸出功率。另外,在驅動立體聲耳機時耳機輸入引腳可以使放大器工作在單邊模式。LM4863D是為提供高保真音頻輸出而專門設計的.它僅僅需要少量的外圍元件,為了簡化音頻系統設計，LM4863D集雙路橋式揚聲器放大器和立體聲耳機放大器與一體。LM4863D還有外部控制的關閉模式，立體聲耳機放大器模式和熱保護關閉模式，還有減少開機噪聲功能。采用DIP-16封裝。

主要特性：:

■     立體聲耳機放大器模式

■     開機噪聲抑制系統

■     增益穩定

■     熱關閉保護模式

■     待機電流：0.6uA

■     工作電壓：2.0-5.5V

■     在單邊模式下，負載32歐姆，輸出平均功率為75mW時，最大失真度為0.5%

  典型應用

■     手提電腦

■     臺式電腦

■     多媒體監視器

■     便攜式視頻系統

管教功能圖

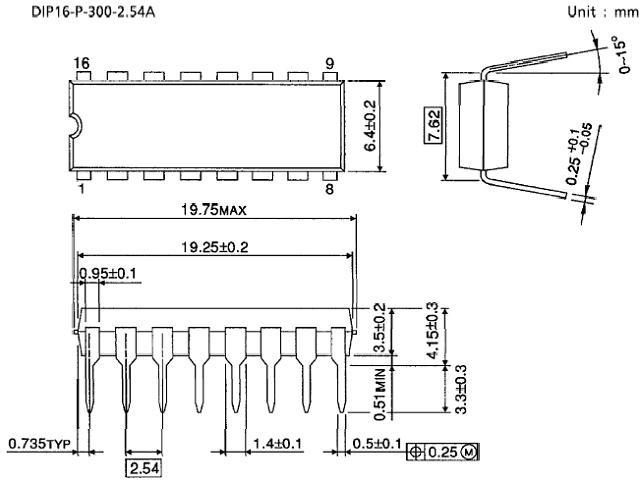

封裝尺寸圖

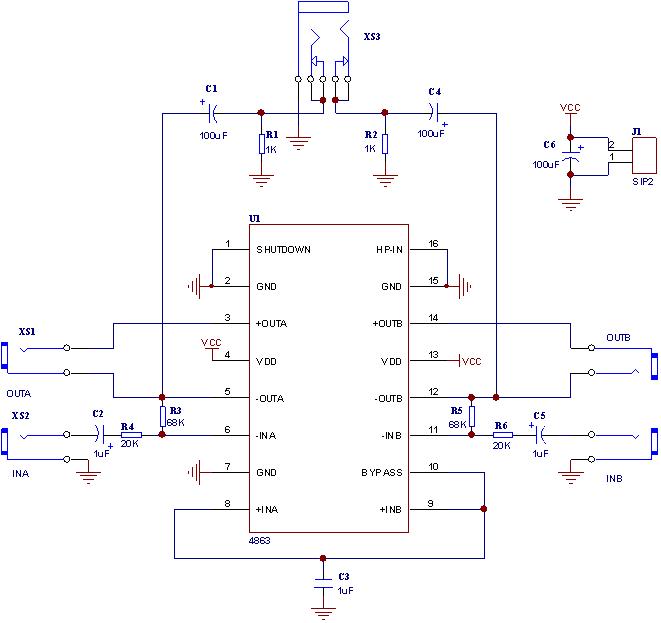

應用原理圖

說明：

一：功率大小通過調節反饋電阻R3/R5的阻值（功率與反饋電阻R3/R5成正比，與輸入電阻R4/R6成反比）；
