MC34119音頻功率放大芯片，是摩托羅拉公司生產的，一種低電源、低功耗、外接元件小的音頻功率放大芯片，被廣泛應用于電話機的免提功率放大。采用SOP-8封裝。
技術特點：
1． 工作電壓范圍寬（2V~16V），可以用電話線送入的直流饋電直接供電。
2． 工作電流�。ǖ湫椭禐�27mA），可用干電池供電。
3． 具有芯片禁止端，控制芯片的掉電。芯片處于禁止狀態的掉電功耗電流�。ǖ湫椭禐�65mA）。
4． 負載適應范圍寬，可用8Ω以上的揚聲器。在32Ω揚聲器的輸出功率大于250mW。
5． 失真�。ǖ湫蜑�0.5%），增益調整范圍大（0~46dB）。
安全工作條件
1． 電源電壓2V~16V（極限為-1V~+18V）。
2． 峰值負載電流200mA（極限為250mA）。
3． 負載阻抗8Ω-100Ω。
4． 環境溫度-20℃~+70℃（極限環境溫度-55℃+140℃）
5． 芯片禁止電壓為2V~16V。

管腳封裝圖

引腳功能說明：
1腳CD：為芯片禁止端，低電平（0.8V），置于正常工作狀態；高電平（2V），置于掉電方式，正常輸入阻抗為90kΩ。
2腳FC2：為外接電容端，用來降低和抑制電源電壓，并影響電路的接通時間，在FC1電容量較大時，該端可斷開不用。
3腳FC1：為放大器的模擬接地端，可提供抑制電源達52dB，此電路的導通時間也受外接電容影響，此端也可作交流輸入端。
4腳VIN：為放大器輸入端，其輸入電阻、電容決定低頻響應和輸入阻抗。
5腳VO1：放大器1輸出端，其直流電平等于（1/2Vcc-0.7/2）V。
6腳Vcc：電源正端，供電電壓為2V~16V。
7腳GND：為芯片接地，也是負電源端。
8腳V02：放大器2輸出端，直流電平等于（1/2Vcc-0.7/2）V。

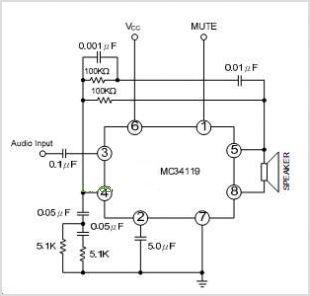

應用原理圖
