概述與特點

PT2322是特別為音響應用所設計的六聲道音質處理器，它采用CMOS工藝。具有6聲道獨立輸入，6聲道主音量控制，6聲道獨立的音量配置控制，3波段音調控制（高音，中音，低音），靜音功能，3D效果及音調控制關功能。使用最少的外部器件就可以擁有最高的性能和可靠性。另外，引腳的分布和應用線路的優化更易于PCB的排版和成本的節約。PT2322是每一個音響系統所需的最終選擇。CSC2322于其管教完全兼容。

該電路的特點如下

低電壓工作（DC=9V）
 I2C總線控制
 6聲道獨立輸入
 6聲道主音量控制0—79dB （1dB/STEP）
 6聲道獨立配置（TRIM）音量控制 0- -15db（1 dB /STEP）
 3波段音質控制（低音，中音，高音）+14db（2 dB /STEP）
 靜音功能
 3D音效功能
 很高的通道分離度
 最少的外部組成結構
 采用 DIP28和SOP28封裝
 應用
 音頻/視頻系統
 多媒體揚聲器
  TV系統
  PC音頻
  AC3功放系統

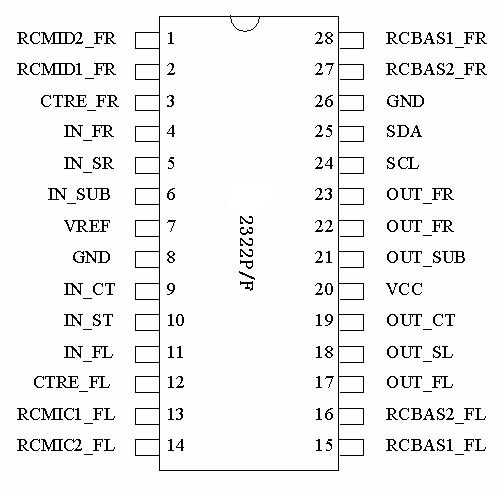

引腳配置

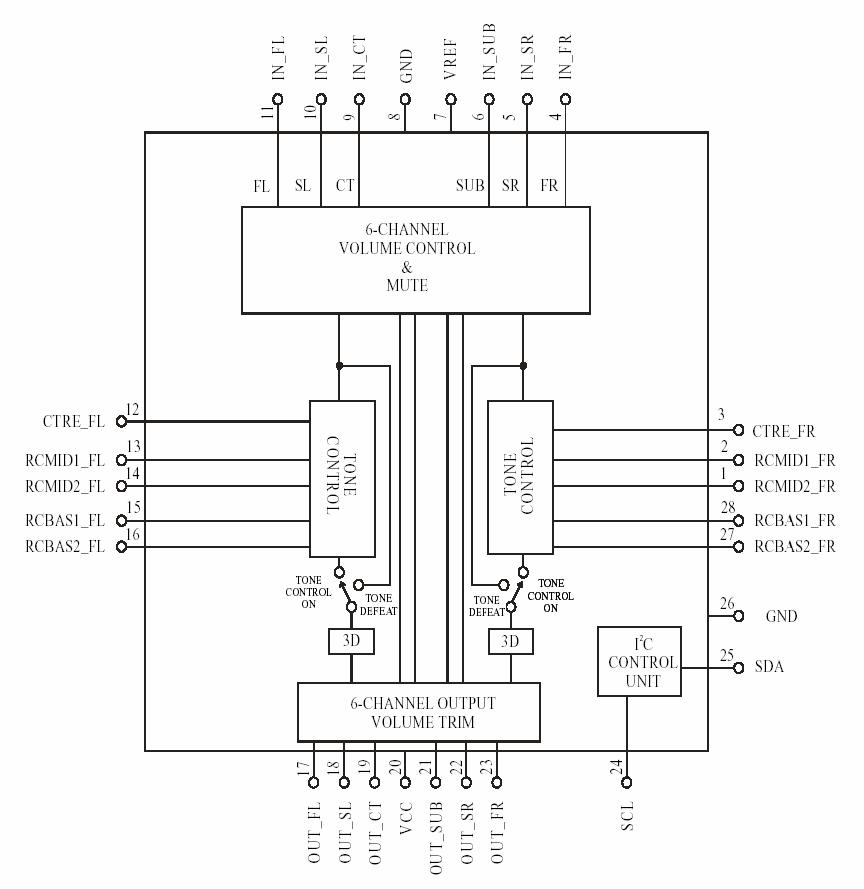

方框圖
