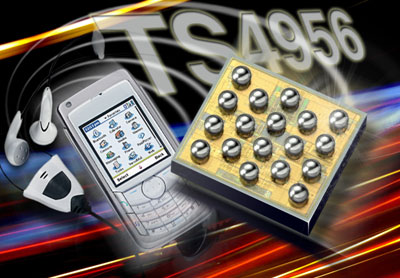

意法半導體日前推出一個尺寸緊湊的立體聲耳機和揚聲器二合一的驅動器芯片，新產品內置一個靈活的I2C總線控制接口，目標應用為手機、PDA和筆記本電腦。新產品TS4956采用2.5×2.4mm倒裝片無鉛封裝，在3.3V電源電壓下，可以向一個16Ω的耳機負載輸入每聲道最高38mW的連續平均功率，或者向一個8Ω的揚聲器負載輸入每聲道最高450mW的連續平均功率。

移動電話設計人員正在離棄傳統的音頻功率放大器，轉向更加復雜的集成音頻解決方案，TS4956就是一個這樣的音頻系統，它在一個芯片內集成三個專用輸出：一個立體聲耳機驅動器、一個立體聲揚聲器輸出、一個免提電話單聲道線路輸出。

 新器件是專門為空間至關重要的應用設計的，通過提供八種不同的操作模式選擇，最大限度地減少了外部器件的需求量，這八種操作模式包括一個立體聲揚聲器選項，以及32階-34dB到+12dB的數字音量控制。該芯片的特性包括0.5 mA的超低待機電流，僅為10 nA的關閉電流，工作電源電壓2.7V 到5.5V。降噪電路徹底消除了打開和關閉電源時產生的噪聲。

 耳機輸出具有音頻功率限制功能，通過監視幻象接地配置中的輸出電壓和輸出電流，把用戶聽力受損的危險降至了最低限度。此外，該器件還具有過熱關閉保護功能，該功能在溫度達到150℃時自動啟動，正常工作溫度范圍-40 到 +85℃。

 TS4956目前采用18焊球的倒裝片封裝，訂貨1000只，單價1.10美元。

應用原理圖
