產品概述

    AX2337是一款音頻功放電路，集成了音質處理模塊和D類功放模塊，支持4通道信號輸入選擇。信號采用模擬方式進行處理，保證高性能和低功耗。電路支持數控音量調節、高音增強和低音增強功能，通過I²C接口進行通信。管教完全兼容PT2337

主要特點

l        電源電壓3～6.5V。

l        2W×2 D類功放（V_DD=5V，R_L=4Ω）。

l        4路音頻輸入。

l        32級音量調節。

l        高低音控制。

l        功放兩級電壓增益可選（20dB、26dB）。

l        低功耗設計。

l        高電源抑制比。

l        過溫保護、過流保護、低電壓保護。

l        I²C接口。

l        封裝形式為LQFP 48。

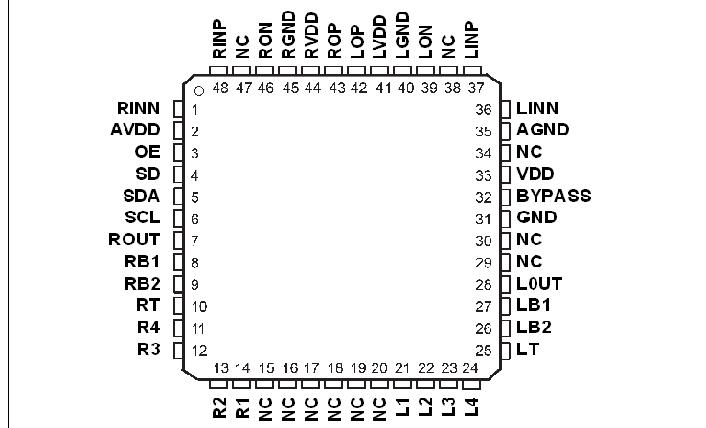

引出端排列

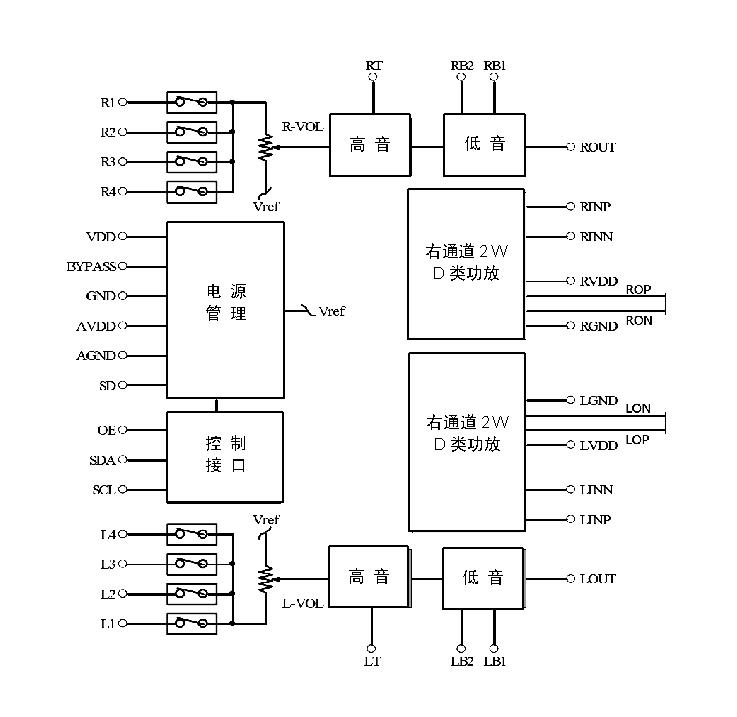

功能框圖

我司現在力推AX2337，管教功能完全兼容PT2337，詳細的產品應用資料及銷售信息請查閱：
