產品概述：
LP3120是一款低噪音、固定頻率的電荷泵DC/DC變換器，使用整倍數轉換，在DC-DC應用中提高效率。由此，當輸入電壓為1.8V~4.5V時，LP3120可提供固定的電壓或高至270mA的電流。當輸入電壓為2.7V~5.5V時，可提供固定的電壓或高至270mA的電流。 只需3個外接電容。 熱關斷保護設置，在VOUT到GND持續短路的情況下自我保護。內置的軟啟動系統有效防止啟動時過大電流的沖擊。將內部開關頻率設定為400KHz，因而能夠采用小表面貼裝型電容器。關斷時負載和VIN斷開，從而使靜態電流低于1μA。LP3120采用小外型SOT-23-6封裝。

特點：
●低噪音持續頻率工作

●輸出電流：高達250mA

●自動軟啟動

●輸入電壓范圍：2.7V~5.0V

●無需電感

●400KHz開關頻率

●超低停機電流：ICC＜1μA;

●小外型SOT-23-6封裝(無鉛封裝)

應用

蜂窩電話

數碼相機

MP3播放器

PDA、筆記本電腦

GPS接收機

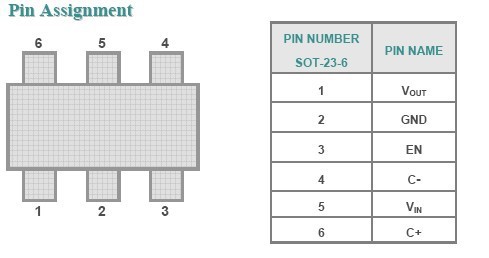

管教功能說明

LP3120典型應用電路說明

Figure 1: Regulated 5V Output

 Figure 2: USB Port to Regulated 5V Power Supply

Figure 3: Lithium-Ion Battery to 5V White or Blue LED Drivers
