產品概述：
 NJM2076是一塊雙通道音頻功率放大器，最低工作電壓可到1.0V。適用于便攜式小型收音機或立體聲耳機作雙通道或BTL應用。采用SOP-8/DIP-8封裝，國產的D2076管教完全兼容NJM2076。

NJM2076 /D2076主要特點：

BTL單聲道工作： 90mW/1.5V/8Ω （典型值）;

立體聲耳機模式：2X17.5mW/1.5V/16Ω    （典型值）。

外接元件少。

通過外接晶體管作為耳機功率放大。

工作電壓低:1.0V-4.5V(1.0V最小值）

工作電流小        (4.7mA典型值)

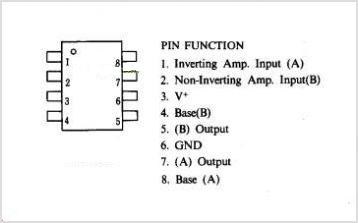

管腳排列圖及功能

1. 放大器反相輸入 (A)
2. 放大器正相輸入
3. V+
4. 偏置
5. (B)輸出
6. 地
7. (A)輸出
8. 偏置(A)

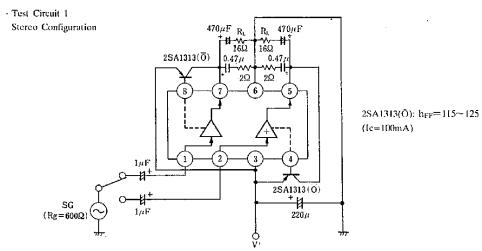

測試原理圖

典型應用圖

（1）．立體聲耳機應用

 （2）. BTL放大器應用

應用優勢

許多IC錄音機和低噪音耳機等便攜設備主要以1節干電池來驅動，但是這種設備中使用的耳機一直以來最低驅動電壓大多超過1.5V，用1節干電池的電壓（1.5V）是不工作的，所以需要升壓用DC/DC轉換器電路，這樣就發生了10%左右的電壓轉換損失。NJM2076 /D2076僅用1節干電池無需升壓電路也可以使用，對于客戶來說應用非常方便。

我司現力推最低電壓1.0V（1節電池）驅動耳機音頻放大器ICD2076，詳細的產品資料請查閱http://www.webuyspringsrealestate.com/products_3632.htm
