Si4840/44是第一代模擬調諧數字顯示CMOS調幅/調頻/短波無線電接收器集成電路，集成了從天線輸入到音頻輸出的完整接收器功能。芯片保持了模擬調諧功能的同時，與主機MCU一起工作，在LED上可以顯示頻率、立體聲/單聲道等信息。借助SiliconLab已證實并享有專利的數字低中頻接收器架構，Si4840/44提供了卓越的射頻性能和抗干擾能力。集成于Si4840/44中的優越控制算法提供了方便和可靠的控制接口，同時消除了傳統解決方案中手動調諧外部元件的缺點。

概述
Si4840/44-A10是第一款模擬調諧,數字顯示的CMOSAM/FM/SW數字無線接收芯片，其集成了從天線接收到音頻輸出的完成過程。外接一個帶有LCD/LED驅動的MCU，通過在前端使用一個電位器來進行模擬調諧，Si4840/44-A10可以將AM/FM/SW的頻率，低音/高音和單聲道/立體聲等信息輸出到LCD/LED上顯示出來。利用Silicon Laboratories專有的數字低中頻技術，Si4840/44秉承了卓越的射頻性能，和AM, FM
及SW波段的抗干擾性能。并且芯片的數字核心部分提供了在所有環境下很好的音頻特性，消除了變化信號中的瞬間干擾，毛刺以及持續的大噪聲。集成于Si4840/44的卓越的算法，提供了簡單可靠的控制接口，同時消除手調外部組件的傳統解決方案。

正如Silicon Labs其他的產品一樣，Si4840/44-A10也同樣有著無與倫比的集成度和在PCB版圖中占有最小的空間，大大節省外圍設備的開銷。高集成度和設計于其中的簡化測試系統，使得芯片的質量和制作工藝得以提高。此款接收芯片有著非常低的功耗，依靠?jì)晒滱AA電池供電，就可得到高性能的性能優勢，將帶數字顯示的數字調節的無線技術帶進先前應用廣泛的模擬調節的無線市場。Si4840/44-A10芯片在使用中擁有著良好的靈活性。頻帶范圍為FM/AM/SW的頻帶，單聲道和立體聲閾值，去加重值，AM調整步階，AM軟靜音電平/率，低音/高音既可以使用MCU來進行配置，也可以采用外界硬件設備來完成。FM調諧器的參考時鐘既可以使用外接晶振，也可以使用主控MCU提供的在容忍范圍內的值。
Si4840/44-A10在帶寬和波段屬性的選擇上也很靈活，可以使主控MCU用于多個項目，從而將低開發成本。四種調諧偏好選擇可以滿足不同調諧偏好的需求。

特征
支持全球FM波段(64–109MHz)
支持全球AM波段 (504–1750 kHz)

支持SW波段 (Si4844 獨有(2.3–28.5MHz)
可選擇支持所有AM/FM區域波段
2線控制接口
單聲道/立體聲，及有效臺指示
數字音量支持
低音/高音支持
無需手動調整的最小BOM組件
卓越的真實世界性能
自動頻率控制(AFC)
依據EN55020標準
2.0 to 3.6V 電源電壓
(T= 25 °C),可用兩節AAA電池供電
支持廣泛的鐵氧體棒和空氣環天線
24引腳的SSOP外形封裝
依據RoHS標準

應用
便攜式收音機
立體聲收音機
小型/微型系統
收錄機
時鐘收音機
消費類電子產品的模塊
娛樂(lè )系統
玩具，燈具及任何需要AM/FM無線電的應用
迷你音響
iPod/iPhone 底座系統

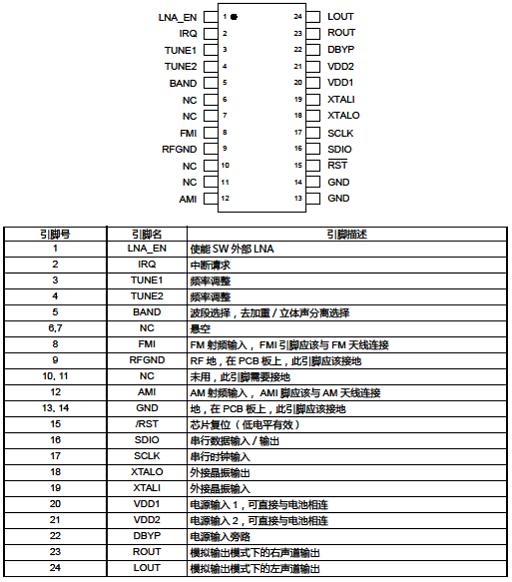

 引腳描述

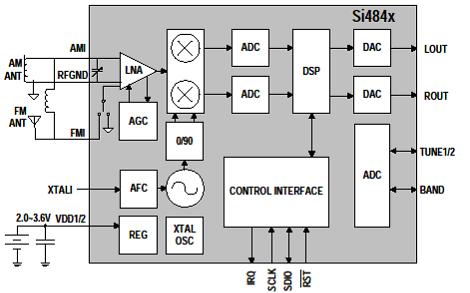

功能框圖

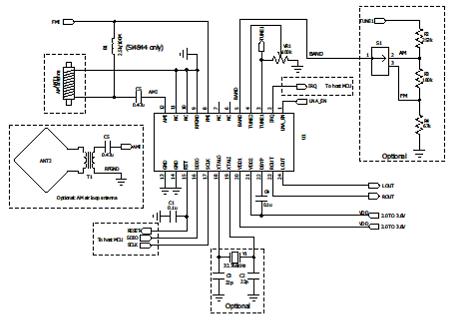

典型應用電路圖

備注:
1.將C4 置于靠近VDD2 和 DBYP引腳處。
2. 所有地線直接連接到PCB接地面板上。
3. 引腳6和引腳7設置為懸空。
4. 為了確保正常運行和接收機性能，按照“AN602: Si484x-A 天線，原理圖，布局和設計指南”，Silicon Laboratories將為合格用戶評估原理圖和布局。
5. 引腳8連接至FM天線接口，引腳12連接至AM在線接口。
6. 將Si484x盡可能地近置于天線插孔處，同時盡可能使FMI和AMI的走線盡量短。

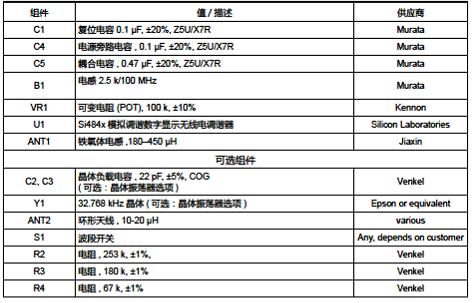

Si4840/44-A10 的材料清單

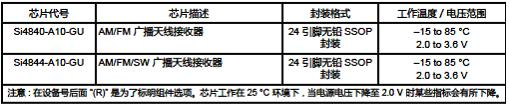

芯片代號及描述
