概述
HT6873是一款低EMI的,防削頂失真的,單聲道免濾波D類音頻功率放大器。在5V電源,10% THD+N,4Ω負載條件下,輸出3.4W功率,在各類音頻終端應用中維持高效率并提供AB類放大器的性能。
HT6873的最大特點是防削頂失真(ACF)輸出控制功能,可檢測并抑制由于輸入音樂(lè )、語音信號幅度過大所引起的輸出信號削頂失真(破音),也能自適應地防止在電池應用中由電源電壓下降所造成的輸出削頂,顯著提高音質,創(chuàng )造非常舒適的聽音享受,并保護揚聲器免受過載損壞。針對不同應用需求,防削頂具有ACF-1和ACF-2兩種模式,分別對應約3%和10%最大THD+N,同時芯片具有ACF-Off 模式。
HT6873具有獨有的電磁輻射(EMI)抑制技術和優異的全帶寬低輻射性能,輻射水平在不加任何輔助設計時仍遠在FCC Part15 Class B 標準之下,不僅避免了干擾其他敏感電路還降低了系統設計難度。
HT6873內部集成免濾波器數字調制技術,能夠直接驅動揚聲器,并最大程度減小脈沖輸出信號的失真和噪音。輸出無需濾波網絡(luò ),極少的外部元器件節省了系統空間和成本,是便攜式應用的理想選擇。
此外,HT6873內置的關斷功能使待機電流最小化,還集成了輸出端過流保護、片內過溫保護和電源欠壓異常保護等功能。
特點
・專利技術降低內阻和熱耗,極大提升功率
Po=3.4 W (VDD=5.0V, RL=4Ω,THD+N=10%)
・優異的全帶寬增強EMI抑制性能
a) 輻射水平遠在FCC Part15 Class B 標準之下;
b) 對系統中FM收音、模擬電視、CMMB、CDMA和GSM等不同頻段敏感模塊無干擾;
c) 降低了系統設計難度
・防削頂失真功能(Anti-Clipping Function, ACF)
a) ACF-Off 模式:不抑制Clipping
b) ACF-1 模式:最大THD+N < 3%;
c) ACF-2 模式:最大THD+N < 10%;
・全低噪應用,高信噪比(SNR)
・免濾波器數字調制,直接驅動揚聲器
・卓越的“咔嗒-噼噗”(Click-Pop)噪聲抑制性能
・低關斷電流:0.01µA
・過流保護功能
・過熱保護功能
・欠壓異常保護功能
・無鉛封裝,SOP-8
應用
・便攜式音箱
・USB音箱
・iphone/ipod/MP3 docking
・數碼相框
・PMP/MP4/MP5播放器
・導航儀GPS
・便攜式游戲機
・手機
・掌上電腦PDAs
引腳圖及功能定義
.JPG)
SOP-8頂視圖
.JPG)

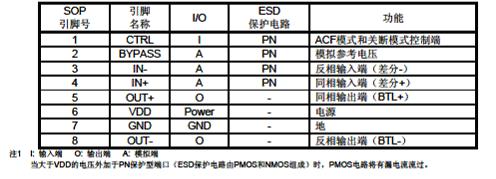

上表為引腳定義
典型應用圖
.JPG)
說明:調節輸入電阻R4R5的阻值可改變功放的增益,建議默認為12K,即Gain = 2*105K/R4 = 17.5,實際值約為24dB(16倍)。
應用電路舉例

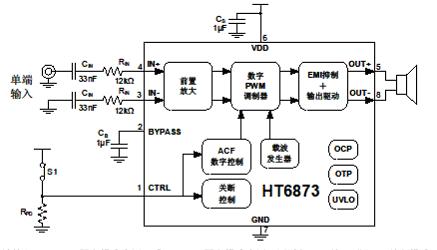

(1)單端輸入,ACF-Off 固定模式應用。通過打開開關S1進入SD關斷模式;若不需SD低功耗應用,可去掉開關S1和下拉電阻RPD,直接將CTRL腳接電源
VDD。
.JPG)

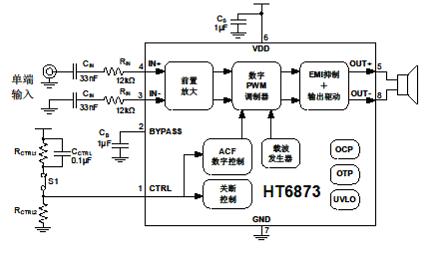

(2)單端輸入,ACF-1 固定模式應用,或 ACF-2 固定模式應用。通過打開開關S1進入SD關斷模式;若不需SD低功耗應用,可去掉開關S1。(請根據預置模式和VDD電壓設置不同RCTRL1和RCTRL2值)
.JPG)

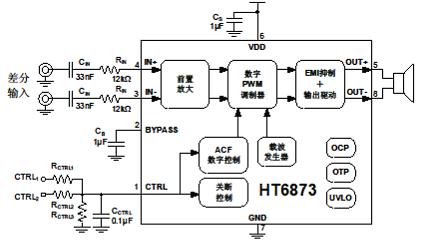

(3)差分輸入,非固定模式應用,通過CTRL1和CTRL2電位實現ACF-1、ACF-2 和ACF-Off 靈活切換。
.JPG)

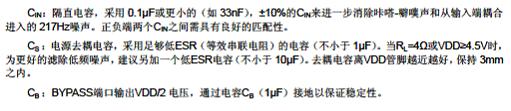

注 - 以上應用圖中元件說明:
.JPG)

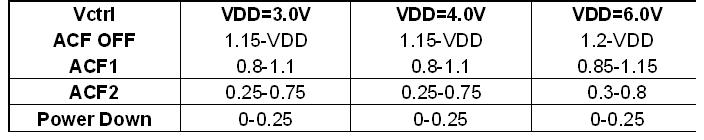

由于各模式對CTRL端電平要求基本不隨VDD的變化而變化,遂電阻網絡(luò )需隨VDD的不同而不同。上圖中各模式CTRL端具體電平可參看下表:
.JPG)
