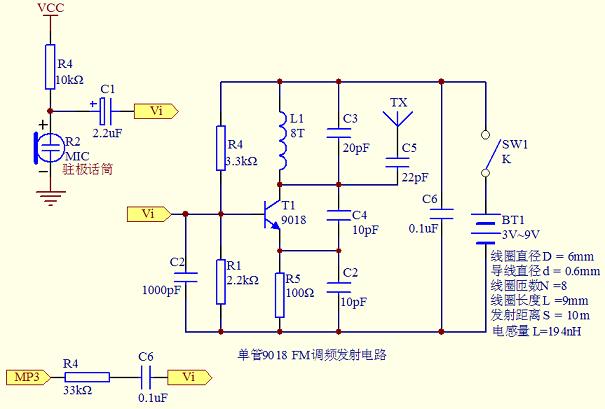

無線FM音頻轉發器可以將音頻信號調制成高頻信號，在一定距離內用調頻收音機進行接收。無線音頻轉發器被大量地應用于無線耳機、車載MP3轉發器、會(huì )議廣播、樓宇及公園廣播等地方。最簡單的無線音頻轉發器可以只用一個三極管構成，如下圖所示：
圖一 單管音頻FM轉發器
上圖采用1只三極管9018構成振蕩器。音頻信號從三極管基極輸入，利用B-E結的變容二極管特性實現調頻。該電路雖然簡單，但音質很差，振蕩電路穩定性非常不好，電壓的改變，人體或金屬物在天線附近出現都會(huì )改變振蕩頻率從而導致接收端的不穩定。而且該電路只能傳送單聲道的音頻，使用者無法聆聽到高品質的立體聲音樂(lè )。

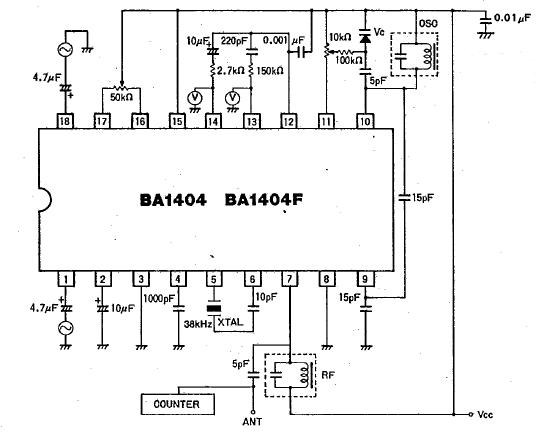

復雜一些的立體聲轉發器采用集成電路，最常用的是RoHM公司的BA1404。該電路集內部集成了立體聲編碼器，可以產生19kHz的立體聲導頻信號隨音頻一起發射。如果收音機有立體聲解碼功能就能解調出立體聲音樂(lè )了。BA1404的應用電路如下圖所示：
圖二 BA1404應用電路
與單管的轉發器比較，BA1404不僅可以傳送立體聲信號，而且音質也有了明顯提高，但是分離度、頻響等指標仍然不是很理想，BA1404的音質距離欣賞高質量音樂(lè )仍然有相當大的差距。由于BA1404內部采用的仍然是LC振蕩器，因此頻率的穩定性仍然不夠好，容易產生頻漂的現象�，F在市面上有相當多的采用BA1404的車載音頻轉發器或者無線耳機成品出售。
要打造出廣播級的音質，并且頻率又非常穩定的FM無線轉發器，則需要采用數字音頻預處理以及頻率合成等復雜技術。由于成本和復雜程度等原因，這些技術通常都只用在廣播電臺，而普通用戶很難接受。
VMR6512很好地解決了成本與音質和頻率穩定度之間的矛盾，讓所有的人都能以很低的成本享受到廣播級別的音質。

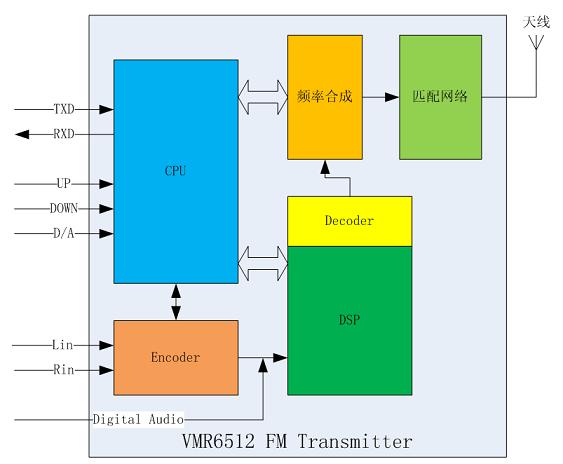

下圖是VMR6512無線音頻調制模塊的內部框圖。
圖三 VMR6512 無線音頻轉發器框圖
VMR6512無線音頻轉發模塊具有以下特點：
廣播級的音質l
全集成封裝，無需任何外部元件即可工作l
音頻采用DSP進行處理，為高音質提供了保證l
采用頻率合成技術，振蕩頻率高度穩定l
輸出功率可調，最高可達115dBuVl
頻率范圍88.0MHz-108.0MHz，低端可根據要求擴展到76.0MHzl
可輸入模擬音頻或數字音頻l
具備外部UART接口，可用外部CPU或PC機方便地進行控制l
提供頻率設置UP/DOWN輸入，方便獨立使用l
該模塊可應用于：
Hi-Fi無線耳機l
車載MP3音頻轉發器l
無線話筒l
會(huì )議廣播系統l
樓宇音樂(lè )播放l
公園音樂(lè )播放l
視聽娛樂(lè )設備附件l
校園廣播電臺l
VMR6512內部由一個CPU對整個模塊進行控制。外部處理器可以通過UART串口與模塊進行通信，對模塊的頻率、發射功率、接口模式等進行設置。此外，模塊還提供了UP和DOWN兩個引腳，以便在沒有外部CPU或控制串口的情況下進行頻率調整。模塊默認上電發射頻率是100.0MHz，UP或者DOWN引腳上每給一個低電平脈沖，則發射頻率升高或者降低0.1MHz。如果在這兩個引腳上連續保持低電平，則發射頻率每0.3秒改變一次。
音頻信號接口可以是普通的模擬音頻輸入，也可以是數字音頻輸入。模擬音頻首先經過音頻A/D轉換器轉換成數字信號再進入DSP進行處理。數字音頻提供了常用的I2S，left-justified和DSP等三種接口模式，幾乎能夠與所有的codec或者DSP進行無縫連接。
音頻信號數字化之后，DSP會(huì )對信號進行濾波、預加重、導頻產生等一系列處理。由于是在數字域進行處理，因此具備了模擬電路無法企及的優勢，為高音質提供了前提保障。
模塊內還集成了自動增益控制（AGC）功能，當輸入音頻超過一定閾值，AGC會(huì )自動將音頻信號進行衰減避免失真的出現。而當音頻信號低于某一閾值，AGC電路又會(huì )將音頻信號進行一定程度的放大，從而保證了接收端始終有合適的音量輸出。
經過DSP處理之后的信號再經過D/A轉換，送入高頻調制器進行FM調制。高頻信號通過頻率合成的方式產生，頻率可以以10KHz的步進進行調整，頻率范圍從88.0MHz-108MHz連續可調，若有特殊需要還可以擴展至76.0-108.0MHz。FM調制信號的頻偏也可以進行精確調整，不過通常不建議用戶自己進行設置。輸出FM信號的功率最大為115dBuV，空曠地帶傳輸距離可達五六十米。

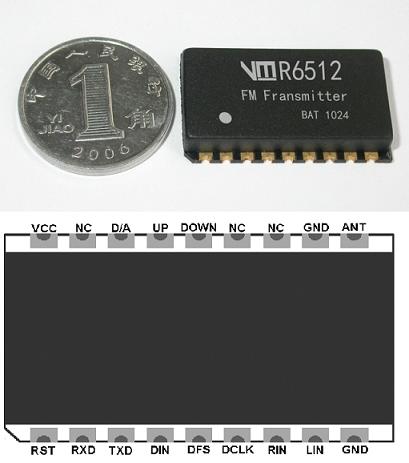

下圖是VMR6512的外形及引腳：
圖四 VMR6512模塊外形及引腳說明
VMR6512模塊的外形尺寸僅為25mmx15mmx3.8mm（長x寬x高），可以方便地嵌入無線耳機和車載MP3音頻轉發器等小型設備中。

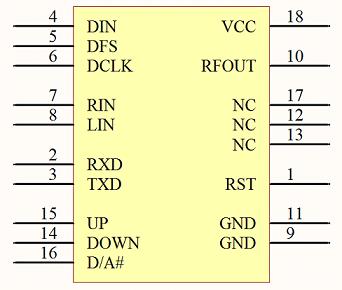

下圖是VMR6512的元件符號及引腳說明：
圖五 VMR6512元件符號

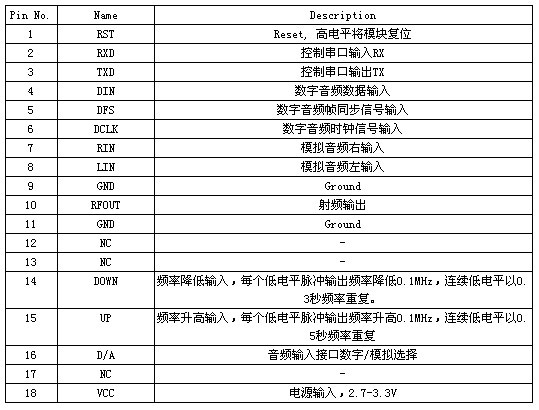

表一 VMR6512引腳說明

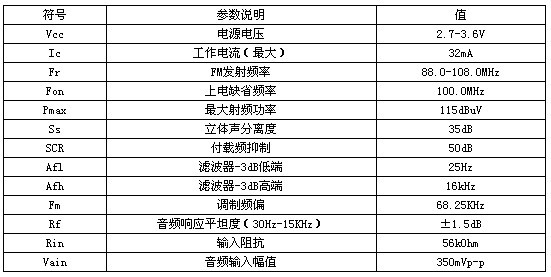

表二 VMR6512的相關參數

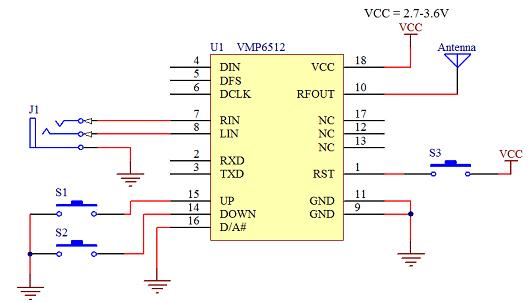

下圖是VMR6512的參考設計電路圖：
圖六 VMR6512參考設計電路
上圖的參考設計是基于VMR6512獨立工作模式的設計。其中S1和S2分別用于調整頻率升高和降低。S3用于整個模塊的Reset。天線采用75cm長度的導線會(huì )獲得比較好的效果。
當然也可以利用單片機或者PC機來對VMP6512進行控制，并且駁接數字信號，這樣能進一步提高轉發器的靈活程度并獲得更高的音質。如何通過串口對VMR6512進行控制本文不再贅述。
通常情況下VMR6512的發射距離在空曠地帶可以達到五六十米以上（視天線和收音機靈敏度而定），足以滿足大多數需求。在一些特殊的應用中如果需要傳輸更遠的距離，可以用VMR6512配合北京瑞宇飛科技有限公司的另一產品——VMR6700高頻功率放大器將發射距離延長到1.5公里以上。當然這需要取得相關部門的許可。

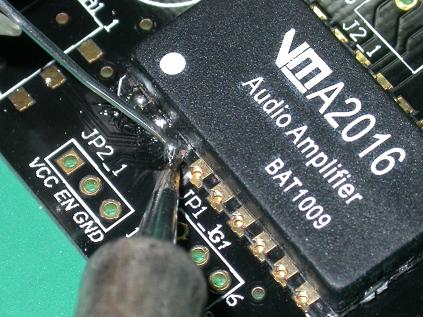

VM系列模塊采用耐高溫的材料進行封裝，因此可以采用回流焊進行焊接。在業余條件下用電烙鐵焊接也是非常方便的。準備一把尖頭烙鐵和一些細焊錫絲（1mm以下最佳）。先在焊盤上涂上一些助焊劑，然后將模塊放到準確的位置，使模塊上的引腳與焊盤一一對應好。將焊錫絲放入半孔缺口，用烙鐵輕輕觸碰焊錫絲，很快焊錫就會(huì )融化并且將模塊的半孔焊盤與底板的焊盤牢固地焊接在一起。焊接的操作如下圖所示：
圖七 VM系列模塊的手工焊接 |
