D類功放IC的功率限制（Power Limiter）原理說明
D類功放IC功率限制功能的原理為限制功放輸出PWM的最大占空比（Duty Cycle），從而限制最大輸出功率。用戶可通過設定PLIMIT 引腳上的電壓來控制最大占空比的值，從而決定了最大功率的設定值。
限制最大占空比的功率限制方式得到的結果如同降低PVCC 供電電壓一樣，輸出的波形是帶有失真的Clipping 波形，如圖1 所示。功率限制時，若輸入模擬信號進一步加大，輸出波形的失真會(huì )增加，功率會(huì )緩慢上升。

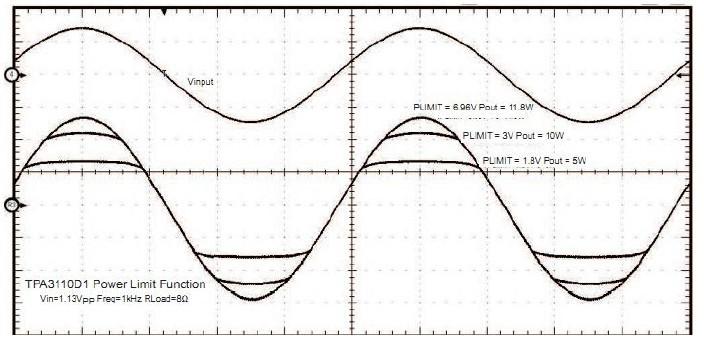

圖 .TPA3110功率限制波形

實際應用中，因為占空比被限制，無論是啟動時還是工作過程中的瞬態輸入過大都會(huì )由于PWM被限制而被抑制住。所以Power Limiter 還可以提供瞬間的過流控制功能。
