產品概述
CSC8005是一款無FM 干擾，5.5W（2Ω負載），AB/D 類可選式功率放大器。5V 工作電壓時，最大驅動功率為5.5W（2Ω，BTL 負載，THD<10%），音頻范圍內總諧波失真小于1%（20Hz—20KHz）。CSC8005 的應用電路簡單，只需極少數外圍器件。CSC8005輸出不需要外接耦合電容或上舉電容和緩沖網絡(luò )。CSC8005采用ESOP8 封裝，特別適合用于小音量、小體積的便攜系統中。CSC8005 可以通過控制進入休眠模式，從而減少功耗。CSC8005 內部具有過熱自動關斷保護機制。CSC8005 工作穩定，增益帶寬積高達2.5MHz，并且單位增益穩定。通過配置外圍電阻可以調整放大器的電壓增益，方便應用。管教兼容XPT9971/XPT8871/MIX2015

主要特點
輸出功率高（THD+N<10%，1KHz 頻率）：
ESOP 封裝的為5.5W （ 2Ω 負載） 和
3.3W(4Ω負載）
掉電模式漏電流�。�0.6uA(典型)
采用ESOP8 封裝
外部增益可調
寬工作電壓范圍2.0V~5V
外圍元件極少
單位增益穩定

典型應用
手提電腦
臺式電腦
低壓音響系統

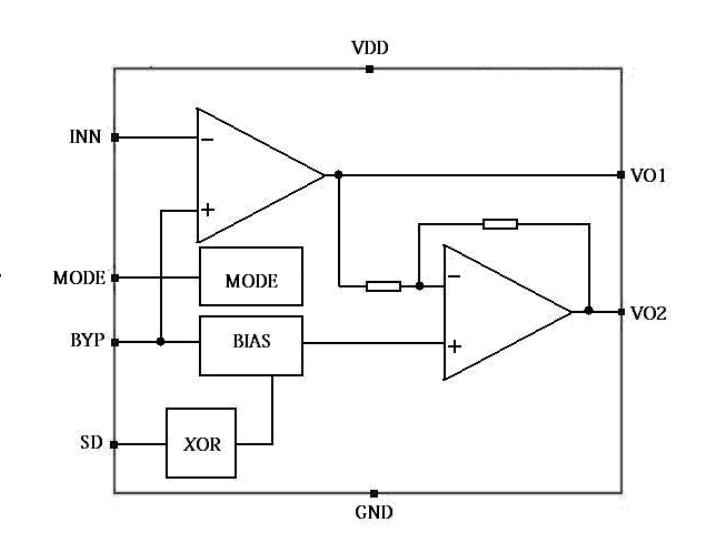

電路結構方框圖

典型應用圖
