新一代微型能量收集技術加快無電池應用
文章來源: 更新時間:2013/4/18 18:02:00
在線咨詢:
給我發消息
張代明 3003290139
給我發消息
小鄢 2850985542
給我發消息
李湘寧 2850985550
13713728695


橋梁的安全監控、零瓦待機、智能照明控制……等這些看似風馬牛不相及的領域,今天,它們都將和一個概念——“微型能量收集(Energy Harvesting)”技術聯系在一起。微型能量收集技術雖然現在還沒有得到大規模商用,但在剛剛開幕的第十二屆慕尼黑上海電子展富士通半導體的展臺上,我們驚喜地看到微型能量收集技術已經取得了重大技術突破,這為討論已久的“無電池”、“半永久續航”應用的廣泛普及奠定了基礎。

富士通半導體此次重點展示了其最新推出的在微光條件下也可以實現97%轉換效率的光環境發電PMIC,并且此電源管理IC還可以實現低至0.35V的超低電壓?jiǎn)?dòng)。這些技術上的突破使得以往處于概念階段的“無電池”、“半永久”應用場景即將成為現實,并且為綠色節能應用提供了更廣闊的想象空間。

市場現狀與趨勢

“事實上,微型能量收集并不是一個全新的概念,它之所以一直沒有被真正的廣泛應用的最大原因是其能量收集端所能收集到的能量和其實際能夠推動的能量消耗端所消耗的能量之間一直處于不平衡的狀態,簡單點說就是其收集的能量不夠用?上驳氖请S著傳感器、MCU、RF等器件功耗的不斷降低,以及微型能量收集電源管理IC技術的突破,使得系統能量收支逐漸趨于平衡。” 富士通半導體市場部高級經理王韻在展會(huì )現場介紹說。

而據日經BP社的測算,這類應用的能量收集和能量消耗情況在2010年和2011年階段的時候已經非常接近,而2011年以后,他們認為微型能量收集技術所能收集的能量已經完全可以用于能量消耗的部分。

另?yè)绹鳬nnovative Research and Products (iRAP)公司的調查顯示,到2014年,整個微型能量收集的市場規模將達到12.54億美元。而從2009年開始,其市場一直保持每年73%的高增長率。

英國的IDTechEx公司也曾提供數據:“能量收集與能源類相關設備市場規模將由2010年的4.4億美元增長至2020年的6.05億美元”,微型能量收集技術將成為一個非常有潛力的市場。

將無電池應用變?yōu)楝F實

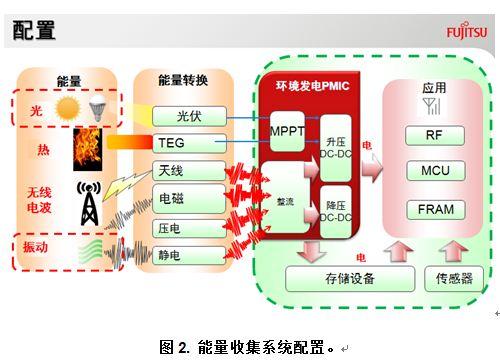

我們的生活圈中存在各種能量,如光、熱、無線電波和振動等,如下圖2所示。這些能量以太陽能、電磁、壓電等形式輸入能量收集電源管理IC(PMIC),用于能量收集。輸出功率可以用于傳感器、低功耗MCU或存儲在存儲元件中,如雙電層電容和全固態二次電池。



富士通半導體及合作伙伴們一直在設想有哪些應用方案可以使這些生活中隨處可見的能源被收集起來。在展會(huì )現場,富士通半導體王韻例舉了幾種非常有意思的能量收集應用。如下圖3所示,這些應用包括:無需鑰匙就能打開車門、水管理系統、無電池遙控、自定位系統等。


日常生活中,這些應用如果使用電池,就需要手動更換電池。電池確實是非常便宜,但是很多情況下對基礎設施的電池進行更換的費用往往代價昂貴,而且廢舊電池屬于污染物。那么,此時能量收集方案就是解決方案。

“對于微型能量收集的無電池應用(batteryless),富士通半導體關注的重要領域之一就是在物聯網即所謂的傳感器網絡(luò )(sensor network)的應用,幫助這類系統中的傳感器節點(sensor node)以及用于通信的RF模塊實現半永久的供電。” 王韻進一步指出。

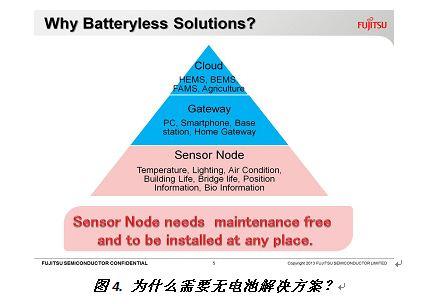

下圖4的三角形顯示了微型能量收集的無電池應用在云業務中的3個層級,可以看到三角形的底層即是我們所講的傳感器節點,在中間層是一些網關,而這個三角形的頂部是云業務。


“在這個系統中需要數量龐大的傳感器節點,并且對其中的每個傳感器節點都要求能夠自由維護,并可以安裝在任何地方。這就決定了必須是無電池的解決方案。”王韻解釋道。

橋梁安全監控等“半永久”傳感器網絡(luò )

文章開頭提及的橋梁安全監控也是傳感器網絡(luò )的一個實例。據不完全統計,最近五年內中國倒塌的橋梁總共達有三十七座之多。其實不光是在中國,在美國、日本、歐洲,很多橋梁因為建造的問題,因為地質變動的問題,因為老朽化的問題,多多少少都會(huì )存在一定的危險性。

橋梁的安全性問題迫使人們不得不對橋梁進行定期的或實時的監控。而現在能夠對橋梁進行實時監控的方式之一就是將傳感器安放在橋梁上。但是新的問題又出現了,因為在橋梁上布電源線是非常不方便的,傳感器必須實現無線,按照現在的方式只能在傳感器內部放一顆電池,可是放電池又遇到一個問題,即當電池電量耗完后,必須有人到橋梁可能人都沒辦法爬進去的地方去換電池,這就逼迫大家必須考慮將環境能量收集過來實現“半永久”工作的傳感器網絡(luò )。

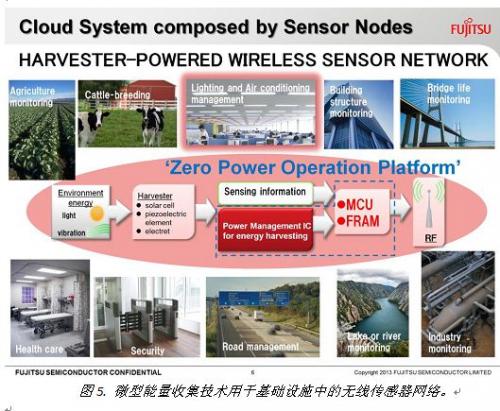

王韻認為,除了橋梁的安全監控,能量收集技術在中國應用最多的還將體現在其它一些基礎設施或建筑物上面,如下圖5所示,大樓、地下管道、大壩、工廠設備的安全監控等都可以通過這種無線傳感器網絡(luò )的方式實現。

幫助實現“零瓦”待機這一新賣點

現在消費者對節能的要求越來越高,特別是崇尚綠色生活的歐洲用戶,非常厭惡使用電池的應用。因此在家用電器方面,很多廠商都在努力實現0W待機,以獲得一個新的賣點和產品差異化特性。如機頂盒待機是從20W到10W到5W,到目前實現1W待機,以后要實現0W待機,但是0W待機在物理上是有限制的,要跨過這一步就必須采用微型能量收集技術來幫助實現,這是市場應用的機會(huì )所在。

富士通半導體本次展示的一款PMIC就屬于微光太陽能采集芯片,能幫助實現0W待機。如在機頂盒或電視機上加上小小的一片太陽能電池板,幫助收集室內的微弱光照,讓一顆MCU維持待機的功能,另外的主系統就真正實現關閉,這樣就真正實現了0W待機。“而以前的電視廠商都是通過電池來實現待機的,現在我們用太陽能電池板替換了電池的應用,實現了無污染的零瓦待機。”王韻說。

用于智能照明控制,大幅降低樓宇耗電

“通常,我們會(huì )下意識的認為大樓里面能耗最大的是空調,冷氣或暖氣系統,但當我們進行調查研究后,得出的結論竟然是樓宇里的照明才是耗電最大的部分。所以要降低整個大樓的能耗,就要首先從照明系統開始。”富士通半導體王韻介紹說。

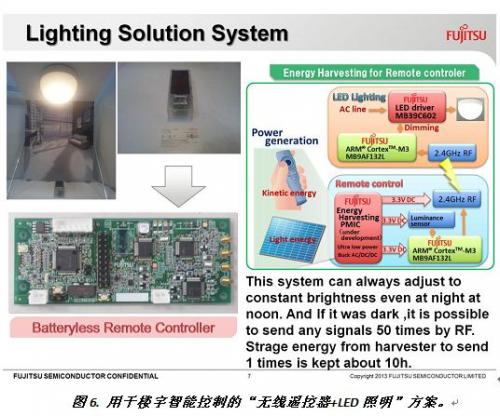

可喜的是,富士通半導體現在已經開發出了這方面的參考設計方案,如上圖6所示的“無線遙控器+LED照明”方案。

圖中遙控器的供電是用無電池的方式實現,通過它可以控制照明,然后這個遙控器上又有一些光的傳感器,通過這些傳感器對外面亮度的感應,可以自動調節燈的亮暗、開關。把這種應用用到整個大樓,即當把這個遙控器放在整個大樓的任何一個地方都可以實現對這一片區域燈光的控制。“采用這種智能方式對降低大樓的能耗是非常有效的。”王韻表示。

兩項突破:0.35V超低電壓?jiǎn)?dòng)支持微光太陽能以及可同時收集太陽能和震動能的雙模供電

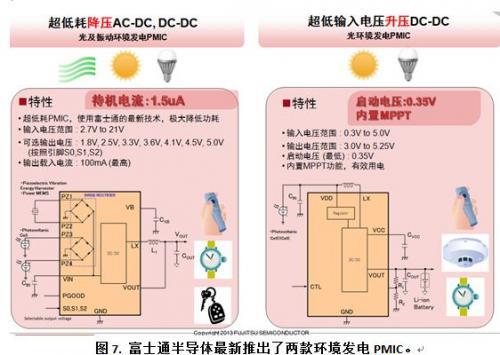

現在讓我們回到富士通半導體的技術和產品本身,看看富士通半導體的環境發電PMIC有著怎樣獨特的性能及其意義所在。如下圖7所示,富士通半導體最新推出的兩款能量收集PMIC分別是用來進行太陽能電源管理/振動能量控制的超低功耗電路,以及支持太陽能超低輸入電壓的升壓DC/DC轉換器。


用于光環境發電PMIC的太陽能超低電壓升壓DC/DC轉換器是通過富士通半導體最新技術研發,可以實現低至0.35V的超低電壓的啟動。也就是在只有0.35V電壓輸入的時候,IC就可以開始工作,就可以升壓,給電池充電。例如以前某品牌推出過一款太陽能的手機,但這種手機的應用非常不方便,因為只有在強光下才能給手機充電,但是不會(huì )有人把手機放到太陽光下去曬。而富士通半導體開發出了在微光條件下也可以實現97%轉換效率的光環境發電PMIC,這樣在微弱的光的條件下,也可以實現充電。“使用的環境就完全變化了,從室外搬到室內。這對客戶的實際應用就有意義了。”王韻介紹說。

另外特別值得一提的是,這款芯片可以同時支持太陽能和震動的雙重模式。在太陽能供電不足或無光照條件下時,可以以震動作為能量來源,彌補了現有市場上同類產品無法同時收集2種能量來源的缺陷。

“富士通半導體非常期待最大限度的利用科學和自身的技術發展為能源再利用做出貢獻。除了上述所舉的橋梁、家電、照明控制等例子,任何用到電池的地方,我們都可以考慮用這種方式替換掉電池。富士通半導體希望與業內企業合作,開發出更多更好的微型能量收集技術應用方案,使我們的生活更加便利和節能。”王韻最后表示。
