我們正在目睹個人計算領域的不斷發展。手機和平板電腦等移動設備即將取代傳統的電腦。調頻收音機（FM Radio）是發展中國家的一種常見娛樂(lè )方式，但這個事實往往被人們所忽略，外加因特網無線電的出現，可能會(huì )導致 調頻收音機的消亡。OEM廠商通常不會(huì )考慮在平板電腦或移動設備上配備調頻收音機。然而，許多大都市現在仍然有FM廣播電臺，而且近期也不會(huì )被淘汰掉。
一種微型插件在連接到手機或平板電腦后能給這些移動設備帶來 調頻收音機功能。這種即插即用型FM接收器采用帶微控制器或SOC的FM接收器芯片。微控制器與平板電腦/移動設備上的USB主機進行通信時相當于一個USB器件，能夠接收頻道掃描、更換頻道、輸出功率設置等操作的命令。這種即插即用FM接收器配件通過總線供電，可收聽本地FM頻道，而且其耗電量遠遠低于移動寬帶收音機（因特網收音機）。
調頻收音機接收器
調頻收音機接收器芯片工作在70 MHz到108 MHz之間，能滿足全球頻段要求，支持美歐的87.5到108 MHz、日本的76到90 MHz和中國的76到108 MHz標準。通常來說，調頻收音機接收器能以50 kHz、100 kHz或200 kHz步進的方式調諧頻率。此外，調頻收音機還支持無線電數據系統(RDS)/無線電廣播數據系統(RBDS)功能，能夠通過主機實現完全可編程。RDS除了用于發射音頻之外還能接收文本等信息。這些文本可能包括歌曲名稱、廣播節目名稱以及flash新聞等可供顯示的內容。在緊急情況下，RDS還可用來發射危急信息。
頻段掃描是指FM radio芯片掃描整個FM頻段并尋找可用無線電頻道的過程。收音機將最強的頻道頻率存儲在其內部存儲器中，供主機微控制器或SOC讀取。
存儲頻道后，可通過三種方法調諧到特定頻道：
●預設調諧：這種方法是將FM接收器的調諧頻率設置為主機定義的特定頻道。
●搜索調諧：這種方法是讓接收器通過頻率增加（上搜）或降低（下搜）的辦法自動搜索下一個可用的有效頻道。
●步進調諧：這種方法是讓接收器通過頻率序號的增加（漸進）或降低（漸降）選擇下一個頻道。
當今大多數無線電接收器芯片都通過I2C和SPI等標準協議與主機進行通信。此外，無線電接收器芯片還會(huì )通過生成關鍵事件中斷的方式提醒主機注意，這些事件包括：
●當接收信號強度指示器(RSSI)的值降到閾值水平以下時，信號質量低；
●單聲道轉換到立體聲，或者相反；
●需要無線電數據系統 (RDS) 同步；
●RDS同步丟失；
●RDS緩沖區已滿。
由于該嵌入式系統工作在由電池供電的設備上，因此高效的電源管理至關重要。無線電接收器芯片支持多種電源模式，并可由SOC控制，以延長電池使用壽命。因此，接收器芯片支持以下電源模式：
●關機：在此模式中，電源關閉，所有內部穩壓器被禁用；
●斷電：電源開啟，但內部穩壓器仍然被禁用；
●待機：穩壓器可工作，保持無線電模式；
●上電：這是正常的運行模式，所有穩壓器被啟用且無線電全面工作。

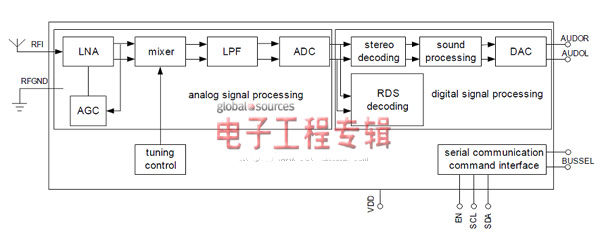

圖1給出了FM接收器的方框圖。
圖1：接收器的方框圖
第一階段是模擬信號處理階段，該階段負責將RF天線信號轉換為一個較低的中頻(IF)數字信號。自動增益控制單元(AGC)將低噪聲RF放大器(LNA)保持在其線性工作范圍內�；祛l器用于將接收到的RF信號下變頻為較低的中頻(IF)信號。而ADC將信號轉換為數字格式。在數字域內完成FM解調。此外，數字信號處理器也用于處理RDS數據。
調頻收音機配件的實施

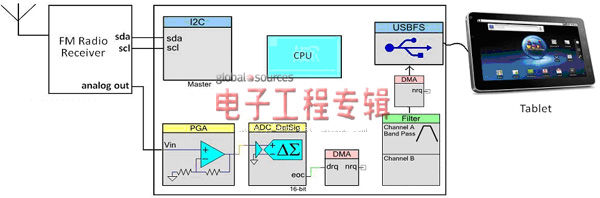

圖2中的完整FM系統采用通用型FM radio芯片，其簡單實施方框圖如下所示：
圖2：系統方框圖
隨著現代可編程SOC的出現，除了一些無源器件之外，實施完整的設計不再需要額外的外部元件。SOC可以發送命令并通過I2C端口從調FM radio芯片接收狀態信息。SOC通過已有的 USB接口與平板電腦相連。平板電腦上的前端應用可以訪問FM radio信息，用于進行頻道掃描和選擇。一旦FM radio接收到鎖定特定頻率的命令，它會(huì )在特定引腳上輸出模擬音頻。FM radio接收器的模擬輸出由SOC進一步處理，得到的數字音頻會(huì )通過USB傳輸給平板電腦。FM radio芯片的工作電源由USB總線提供。大多數FM radio芯片需要的電流一般只有幾毫安，電壓甚至不到1.8V，USB總線完全能夠滿足這一需求，而且這種功耗對于便攜式設備來說完全可以接受。
在SOC中實施收音機配件需要以下資源：
●放大器
●模數轉換器(ADC)
●通信協議(I2C/SPI)
●USB接口
●濾波器模塊
通常來說，調頻收音機芯片輸出音頻信號的強度約為100mV的水平。放大器用來放大FM接收器的模擬音頻信號，隨后將信號提供給SOC中的ADC。如方框圖所示，模擬音頻輸出的強度在通過可編程增益放大器(PGA)之后得到了加強。這就能確保整個ADC的輸入范圍得到了利用，從而在FM radio芯片輸出端真實地復制音頻。此外，我們也可以采用輸入范圍較窄的 ADC對信號進行數字化。但是，信號強度越低，就越容易受到系統噪聲的影響。
模數轉換器(ADC)以44.1 kHz的頻率采樣放大器的模擬輸出，并將其轉換為16位的數字信號。采樣率設為44.1 kHz是為了滿足Nyquist原理，該原理要求采樣頻率必須至少為最大工作頻率的2倍。
通信協議：如I2C或SPI等標準協議，可用于連接SOC和FM接收器。如果使用I2C協議，則SOC將作為主機，無線電接收芯片作為從機，數據速率為100/400 kHz。改變頻道或掃描FM頻段的命令可由I2C主機通過I2C 總線發送給FM接收芯片。FM接收芯片能夠解碼預定義的命令，從而執行各種任務。如果使用RDS協議，則接收的數字信息可由控制器通過I2C接口從 FM接收器讀取。我們也能讀取其它狀態信息（如FM radio接收器通過I2C接收到的信號強度指示(RSSI)信息），并在平板電腦或PC上顯示出來。
直接存儲器存取(DMA)：在許多微控制器中，DMA都是一種強大的特性，有助于減輕存儲器不同位置之間的數據傳輸任務，從而提高性能。DMA可用來將經過轉換的數字信息從ADC傳輸到存儲器或直接傳輸到USB，從而使CPU能夠處理其它關鍵任務。
USB：USB是主機平板電腦與SOC之間的接口。USB中斷端點可用來接收主機發送的各種命令，如頻道掃描、頻道加減等。請注意，如果命令數據比較小，那么USB設備上的控制端點也可用來傳輸命令。我們可以用控制端點來發送命令。命令可作為廠商定義的命令發送，然而在控制端點上，一個USB數據包最多包含8個字節的數據內容。來自ADC的44.1 kHz數字數據通過同步USB傳輸模式發送給主機。同步傳輸在這里是最理想的方式，原因在于它的延遲性能有保障、分配了總線帶寬并且沒有錯誤校正和握手過程，因此能保持交付時間的一致性。請注意，CRC字段可以檢查錯誤，但并不予以校正。人耳無法聽出偶然的數據錯誤或傳輸丟失，除非是頻繁的停頓才會(huì )引起注意。由于沒有錯誤校正，因此即便數據包有錯誤也不會(huì )中斷數據傳輸。對于同步端點來說，微控制器支持的最大數據包為1023字節。
提高音質
在移動操作系統中，通常采用專用的媒體服務器或媒體引擎來播放音頻。如果用戶需要，該媒體引擎也可用來增強或修改音頻特性。在某些移動處理器中，有專用的DSP硬件實現這一目的。使用媒體引擎或DSP會(huì )消耗額外的電量，降低性能，也可能對用戶體驗造成不利影響。還有一種辦法是在SOC中處理音頻，然后通過USB將處理后的音頻流發送到主機（Host）平板電腦。平板電腦需要做的僅僅是播放音頻。利用SOC中的資源還能實現低音、高音等控制選項，使用戶可以更加精細地控制音質。這一功能是通過賽普拉斯PSoC 3等器件中的數字濾波器模塊(DFB)實現的。DFB模塊接收數字輸入數據，并將處理后的數字數據進行輸出。在本應用中，數據流通過DMA進入DFB，按照音質要求加以過濾，再通過USB發送至終端進行播放�？赏ㄟ^(guò)圖形用戶界面(GUI)控制音質。GUI提供了一個類似于音樂(lè )播放器均衡器的界面。整個音頻范圍可被分為多個分立頻段。我們通過改變GUI上的控件位置，可以向 DFB加載新的調節系數，這些系數會(huì )改變每個頻段的增益，從而改變輸出音質。
主機應用
主機運行一個用于控制音頻接收器的前端應用。如果主機運行的是Android操作系統，則可以用標準的Java和Android庫創(chuàng )建簡單的GUI。如果是Windows平板電腦，則可以用C# GUI完成同樣的工作。用戶通過按鈕等控制對象能夠實現頻道選擇、加減頻道等操作。
Windows操作系統中的DirectSound驅動程序與USB的同步傳輸模式配合使用，可將音頻流傳輸到揚聲器。這項功能在Windows 7操作系統中同樣適用。專為平板電腦設計的Windows 8 操作系統也支持GUI和音頻驅動器，且無需任何變化。同步傳輸目前還無法支持Android平板電腦。Apple的iPad和少數其它iOS設備具有內置的USB主機和同步傳輸模式，可用于音頻播放。
前端主機應用或Windows Form應用可根據用戶的如下請求生成事件：
●頻道掃描請求
●頻道上調請求
●頻道下調請求
●從接收器請求接收信號強度指示器 (RSSI)
對于Windows而言，可在Visual Studio中利用C#開發應用。USB設備和端點可通過標準庫或SOC制造商提供的定制庫來進行訪問。庫提供了通過USB接口訪問SOC的方法和對象。我們可以創(chuàng )建Windows Form來發送命令并顯示狀態信息，如下所示。

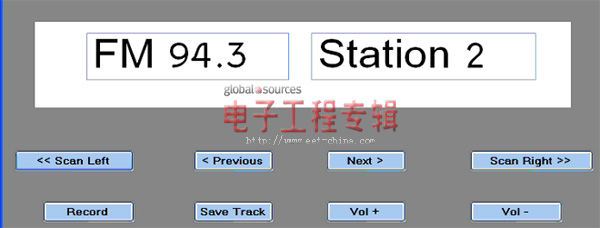

圖3：FM Radio GUI
可添加按鈕等控制對象，用來實施頻道掃描、下一頻道、上一頻道和音量控制等各種不同操作。除此之外，還可以將數字音頻錄制為.WAV文件。也可以針對Android操作系統和 Apple的iOS開發類似應用。
PSoC 3等現代SOC可以通過單芯片的方式實現即插即用型調頻收音機配件。模擬音頻放大、數字化、濾波、向主機傳輸音頻流以及控制FM接收器等操作都能得到高效處理。當不工作時，這種由總線供電的設備可以使FM接收器和SOC在待機和斷電等低功耗模式下運行，因此它在平板電腦等電池供電的主機中使用時具有很高的能效。平板電腦的時代已然開啟，這種微型配件將利用計算設備中的已有資源實現巨大價值。 |
