恩智浦半導體近日推出了突破性可編程的 AISG收發器系列，適用于無線基站和天線設備（ALD），如塔頂放大器（TMA）和遠程電動傾斜（RET）的天線。新的產品系列包括業界第一款完全集成的雙調制解調器AISG收發器，以及集成了ARM®Cortex™-M3的處理器、兩個AISG調制解調器的第一個AISG的系統解決方案。恩智浦的AISG收發器是基于DSP并且是可編程的，它還可提供顯著的靈活性，無論是在開發，生產制造，甚至現場安裝過程中可以很容易的更改設置。雖然目前許多制造商是使用一個單獨的微控制器和多顆分立組件，以提供AISG的通斷鍵控（OOK）調制解調功能，然而恩智浦的收發器有非常高水平的集成，有助于以減少組件的總數量，電路板空間和成本，同時還可以引進先進的功能。
遠程電動傾斜（RET）可動態調整基站天線波束以獲得最佳的網絡(luò )覆蓋，并正成為無線基站天線的一種標準功能�；A設施供應商通過在天線本身嵌入AISG收發器來控制遠程電動傾斜，可以消除額外的智能偏置-T (Smart-Bias-T)和RS485電纜連接到天線，提高了可靠性，同時降低了發射臺的成本。 恩智浦的雙調制解調器AISG設備特別適合于具有多個饋電電纜連接的天線設備（ALD），像是TMA和多頻帶天線。此外，AISG收發器可以作為一個更大的框架中的一部分，實現遠程“現場掃描”，監測移動塔布線連接的故障情況，(詳細內容請見恩智浦在今天發布的一份白皮書概述)，以往這些檢測不但成本高昂，同時還需要進行低效率的基地臺攀爬和目測檢查。
恩智浦半導體AISG產品全球營銷總監Rick Dumont表示：“雖然天線接口標準工作組協議已經朝著正確的方向邁出重要的一步，然而目前仍然沒有辦法能有效地遠程收集移動塔的信息。隨著3G和LTE的發展，無線基站日益復雜，來自不同制造商的天線和設備的數量亦將顯著增加，這對網絡(luò )運營商和設備制造商都帶來維護成本和頭疼的問題。我們新的AISG收發器為塔式安裝天線設備(ALD)和基站之間的多渠道AISG通信，提供了一個緊湊且具成本效益的解決方案，優化基站站點的性能。同時，我們敞開大門，大幅增加各式組件之間的互操作性，最終有可能實現遠程監控、診斷和調試塔上更多、更廣泛的各式設備。”
具備多載波功能的AISG收發器

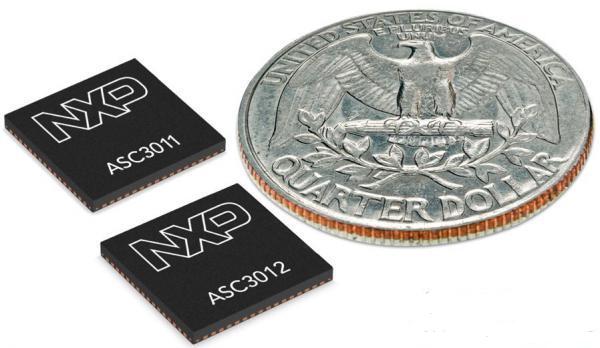

單調制解調器ASC3011和雙調制解調器ASC3012是低功耗，高集成度的AISG調制解調器， HVQFN64的小封裝。這些調制解調器可以通過一個兩線或三線的UART互相接口，或是與RS485收發器接口，調制解調器的參數可以通過一個I2C接口進行編程。最多可以有4個恩智浦AISG收發器（提供至多8個AISG OOK調制解調器）同時連接到一個單一的I 2 C總線，根據各基站站點需要，每個調制解調器可以進行個別的單一編程設置。
除了AISG載波頻率默認的2.176 MHz，所有恩智浦AISG收發器還支持4.352 MHz和6.528 MHz載波頻率。這提供了在相同的射頻饋線電纜上，復用3個 AISG通道的可能性。集成接收機帶通濾波器，有效地阻止任何基帶外干擾信號。除了標準的AISG靈敏度接收機的靈敏度，用戶可以設定到“高”和“超高”級別。變送器可以提供高達10 dBm功率的射頻饋線電纜，并且可以集成一個50歐姆的接收器和發射器終端。該收發器符合到AISG1：版本1.1，AISG 2.0版。
集成嵌入式ARM Cortex-M3的AISG控制器
帶單調制解調器的ASC3101和帶雙調制解調器ASC3112 是優化的AISG控制器，其中包括一個94 MHz的ARM Cortex-M3處理器，集成AISG調制解調器和控制天線設備所需的所有外設接口。這些外設包括6 個PWM輸出，以驅動RET天線電機，以及一些用于測量和控制功能的通用ADC / DAC。
集成嵌入式ARM處理器的AISG控制器出貨附帶一個完整的軟件開發工具包（SDK），包括AISG協議�；究刂�，電源管理，這幫助所有恩智浦AISG客戶，促進設備互操作性。每個控制器提供高達256KB的嵌入式閃存和16 KB的SRAM來運行應用軟件。此外還有32 kHz晶體實時時鐘與44個可配置的GPIO�；贒SP的調制解調器，也便于升級為更高的數據傳輸速率，符合未來的協議�？删幊痰恼{制解調器可根據信號強度，優化接收機靈敏度。
出貨
ASC3111，ASC3112，ASC3011和ASC3012目前已提供樣品與主要客戶，在2013年3月底開始批量制造。
|
