隨著醫療科技水平的發展及人類物質生活水平不段提高，醫療設備功能便攜化、產品應用家庭化已成為整個行業的發展趨勢。便攜式B超機擺脫了傳統臺式機AC供電的非移動式缺點，實現輕巧、便攜，多功能等優點。產品采用高性能鋰電池組進行供電，以滿足產品持續、高效、穩定運行。

　　一、便攜式B超機電池設計方案要求：

　　便攜式B超機方便醫務人員進行可移動式的戶內、戶外作業，提供持續、高效、穩定的移動電源已成為此類設備正常運作的最大保障。方案采用高性能電芯，使整個電池具備高能量比、輕質量、小體積、高循環壽命、高安全、一致性高等特點。電源管理方案，采用高智能化的SBS電池管理系統，對電池的安全及電量進行有效的管理。

　　二、便攜式B超機電池設計方案：

　　1）保護板（PCM）：主要是對可充電智能電池組進行設計的保護線路，由于鋰電池本身的化學特性，需要提供智能電量計算、過充、過放、短路、過流及過溫等保護功能。以避免引起燃燒、爆炸等危險。

　　2）AFE /IC（Protection IC）：設計方案的主要保護功能芯片，對電芯進行過充、過放、過流、短路等功能的在線時時監測。使電芯在安全穩定高效的范圍內工作。

　　3）18650鋰離子電芯：18650 Li-ion cell（BAK）。

　　4）場效應管（MOSFET）：MOSFET管，在保護電路中起開關作用，使負載兩端的電壓不會(huì )升高也不會(huì )降低，保證電壓穩定。

　　5）電量管理控制芯片（BQ2085）：功能完整的電量檢測計，具有一個測量電壓與溫度的模數轉換器（ADC）和一個測量電流與充電感測的模數轉換器。電量檢測計具有一個微處理器，負責執行電量檢測，能夠提供剩余電量狀態（Remaining State of Capacity）等信息，BQ2085芯片還提供剩余可運行時間 （Run Time to Empty）。主機可隨時向電量檢測計查詢這些信息，將電池信息通知用戶。電量檢測計的使用非常方便，讓使用者隨時掌握電池電能。

　　6）電池組封裝：膠殼。

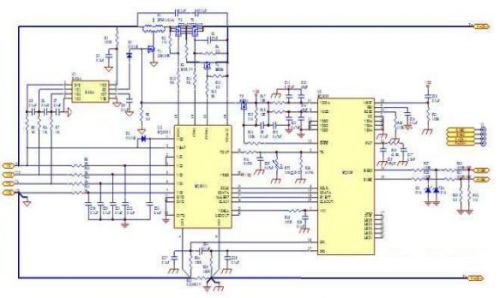

　　三、便攜式B超機電池設計方案原理圖：
