產品概述

XC4366是一個 ASK/OOK（開關鍵控）的單晶片射頻接收集成電路設備。它是一個真正的“從天線接收到數據輸出”的單片電路。所有的射頻和中頻的調諧都在集成電路里完成，這樣可以無須手動調整并且降低成本。實現了一個高度可靠且低成本的解決方案。XC4366是一個采用 16 引腳封裝且功能齊全的芯片，XC4366A/B/C/DL 采用了 8 引腳封裝，功能稍有減少。XC4366 提供了兩種附加的功能，（1）一個關閉引腳，在任務周期操作時可以用來關閉設備；（2）一個喚醒輸出引腳，當接收到射頻信號時，它可以提供一個輸出標記。這些特點使得 XC4366 可以用在低功耗的應用上，比如 RKE 和遠程控制。

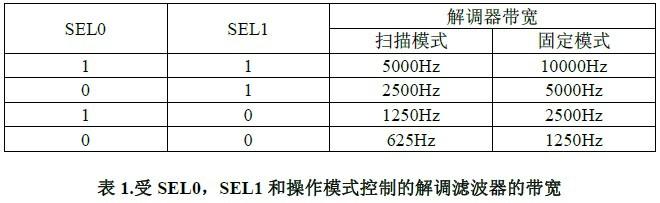

XC4366 上提供了所有的中頻濾波和數據解調濾波器，所以，不需要外部的濾波器了。四個解調濾波器的帶寬可以由用戶從外部控制。XC4366 提供了兩種工作模式：固定模式（FIX）和掃描模式（SWP）。在固定模式中，XC4366用作傳統的超外差接收器。在掃描模式下，XC4366 在一個較寬的射頻范圍內進行掃描。固定模式提供了更有選擇性和針對性的工作模式，并且使得 XC4366 可以與低成本，精確度較低的發射器一起使用。

產品特征
 300MHz 到 440MHz 的頻率范圍
 工作電壓：2.2V-3.6V
 接受靈敏度高：-108dBm
 數據傳輸速率達 10kbps（固定模式）
 低功耗
 315MHz 下，最大工作電流 2.5mA；433MHZ 下，最大工作電流 3.5mA
 關閉時的電流為 0.9uA
 掃描操作時（10：1 任務周期操作）電流為 300uA
 喚醒輸出標記用來啟動解碼器和微處理器
 天線處的射頻輻射非常低
 集成度高，外部器件需求少

應用領域
 汽車遠程無鑰匙進入（RKE）
 遠程控制
 遠程風扇和電燈控制
 車庫門和門禁控制

引腳框圖

引腳的選擇性
標準的 16 引腳允許完整的可配置型的控制。一些功能較少的 8 引腳的版本也有這個功能。
可以生產為高容量應用有額外的定制設備。SWEN，SEL0，SEL1 引腳沒有引出來，減少了引腳。引腳 6 可以定義成 SHUT 或者 WAKEB。

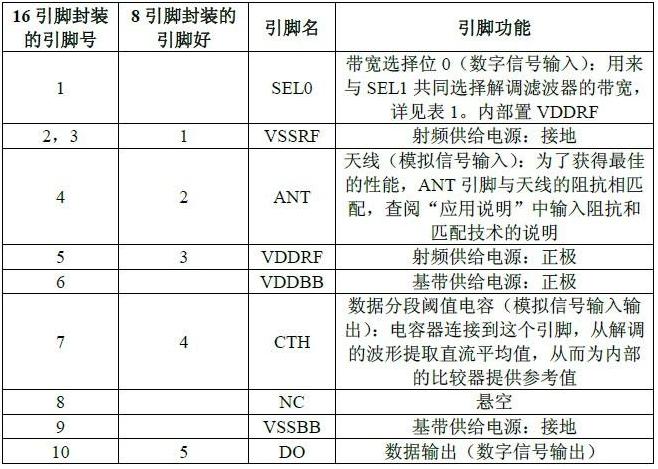

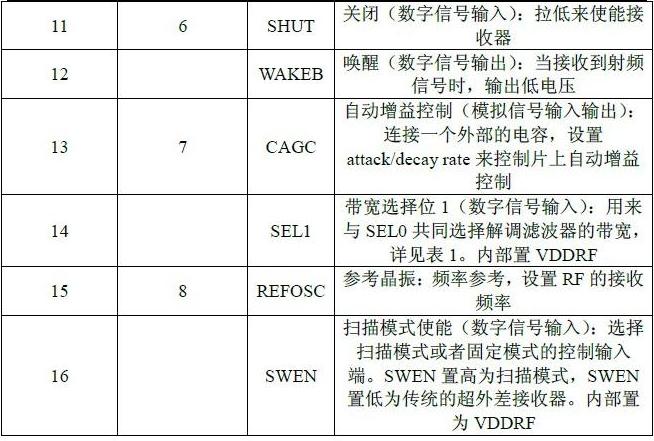

引腳定義

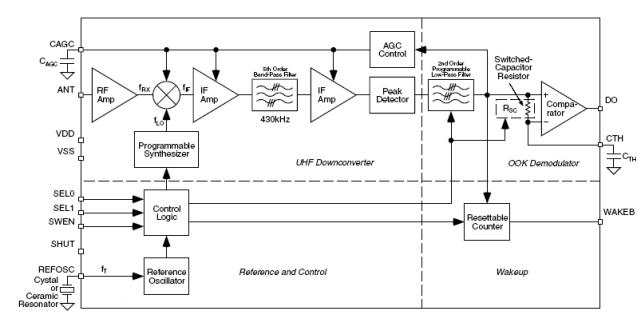

功能框圖

典型的應用

315MHz 800bps 的開關鍵控接收器
