組成無線傳輸系統的核心部件是無線收發模塊,它包括發射模塊和接收模塊兩部分。
TX315A-T01發射模塊采用最先進的聲表面濾波器件穩頻,頻率穩定度達10~5量級,工作頻率315MHz,適宜用來傳輸低頻的數字編碼信號。TX315AR01接收模塊,內部含有一整套超外差晶振接收和數據處理電路,具有頻率穩定,抗干擾性好之特點,用來接收發射模塊發來的無線遙控信號。系統使用了技術成熟的編譯碼數字集成電路,保證了工作的可靠性。
數字編碼無線遙控開關的特點是:抗干擾能力強、頻率穩定、工作可靠、耐低溫、抗振動、免調試,作用距離60m,可用于礦山工程、建筑工程、工業數據采集系統、安防系統、電力控制設備、吊車控制、機器人控制等領域。
1 電路結構及工作原理
數字編碼無線遙控開關由數字編碼發射電路和接收、譯碼控制電路組成。圖1為數字編碼發射電路原理圖,主要由數字編碼集成電路IC1(PT2262)和無線發射模塊IC2(TX-315A-T01)組成。

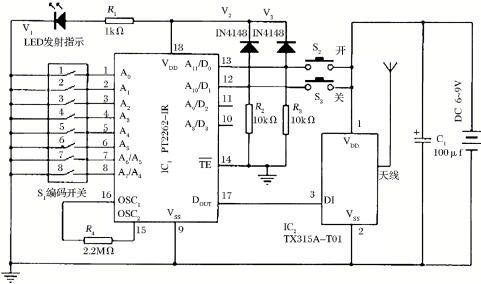

圖1 數字編碼發射電路原理圖
PT2262是一塊帶地址和數據端的數字編碼集成電路,A0~A7管腳用于地址編碼,可接高電平“1”、低電平“0”或“f”(懸空)3種狀態,因此可產生6561種不重復的編碼。為簡化電路,減少接線,在此只用了“0”和“f”兩態編碼,地址編碼可根據用戶要求,通過外部編碼開關S1設定。為發射控制端,低電平時發送編碼。OSC1、OSC2為外接振蕩電阻端,決定電路內的時鐘頻率。DOUT端為數據輸出端,由地址、數據各輸入端的編碼狀態決定,以串行方式輸出。外接振蕩電阻的阻值一般常選2.2MΩ電阻。
D0~D1管腳用于數據編碼,可產生兩路控制信號,按動S2~S3可實現“開”、“關”控制。IC2工作電壓為3~9V,靜態時不耗電,發射時為18mA。
按下S2~S3時,對應的D0~D1端得到高電平,數據編碼為“1”,同時通過對應的二極管V2~V3接通編碼集成電路的電源,編碼器工作,經過編碼的信號從IC1的DOUT端串行輸出送至IC2的DI數據輸入端對IC2進行調制,然后由IC2以315MHz頻率發射出去。
圖2是接收、譯碼控制電路原理圖。主要由無線電接收模塊IC3(TX315A-R01)、數字譯碼集成電路IC4(PT2272)和控制電路組成。

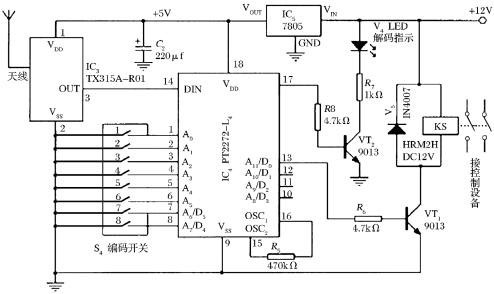

圖2 接收、譯碼控制電路原理圖
IC3工作電壓為4~5.5V,工作電流2.4mA,工作頻率315MHz,用來接收發射模塊發來的無線遙控信號。IC4工作電壓為5V,A0~A7是地址輸入端,與發射編碼器的地址設定應保持一致。D0~D3是4位數據輸出端,接收電路只用D0一位端口。V4為發光二極管,作譯碼指示。當譯碼器正確譯碼時,數據端輸出相應數據的同時,VT端輸出一個高電平脈沖,V4閃亮,表示譯碼成功,VT端也可用來驅動負載。
數字編碼無線遙控開關的工作過程是:按動發射電路中的按鍵S2(開),發射電路便工作,由IC1(PT2262)所產生的編碼信號從DOUT端輸出對IC2(TX315A-T01)進行調制,然后由IC2向外發射無線電遙控信號。當接收模塊IC3(TX315A-R01)接收到發射機發來的信號時,便進行解調,從IC3的OUT端輸出編碼數據進入IC4(PT2272)中進行解碼,在IC4內部經過核對地址編碼正確后,確認其信號碼有效,則IC4的VT端輸出高電平脈沖,V4閃亮,與此同時相應的數據端D0輸出高電平,三極管VT1(9013)導通,繼電器KS(HRM2H)吸合,觸點動作,開關接通,被控設備工作,松開按鍵S2后仍然接通。當按動發射電路中的按鍵S3(關)時,繼電器釋放,開關斷開,松開按鍵S3后開關仍然斷開。
2 元器件選擇
數字編碼發射電路工作電源為6~9V,可采用一節6F22型6V或9V層疊電池供電,不按按鍵時,電路不消耗電能,因此電路不再單獨設置電源開關。
IC1可選用PT2262數字編碼集成電路。數字譯碼集成電路IC4(PT2272)可根據控制對象選型,IC4的數據輸出有“暫存”和“鎖存”2種,暫存輸出是當發射端信號消失時,PT2272的對應輸出端的數據變?yōu)榈碗娖;鎖存輸出是當發射端的信號消失時,PT2272的數據位輸出保持原來的狀態,直至接收到新的輸入數據。PT2272的數據輸出位數以后綴來區分。例如PT2272-L4表示輸出數據為4位,輸出方式為鎖存輸出(L代表鎖存,M代表暫存)。本裝置選用的是鎖存型譯碼集成電路。IC2選用TX315A-T01發射模塊,IC3選用TX315A-R01接收模塊,發射模塊與接收模塊的引腳功能見圖3所示。其它元件無特殊要求,可按圖標參數選取。

圖3 發射、接收模塊引腳功能
3 結語
隨著電子技術的不斷發展,數字編碼無線遙控技術在社會(huì )的各個行業中得到了廣泛的應用;給各種電氣設備的遠距離操作帶來了很大的方便。為了避免在惡劣環境中工作的電氣控制設備給現場操作人員造成人身安全隱患,本文基于TX315A設計了一種數字編碼無線遙控開關來解決此類問題。如果將該裝置用于對原來電氣控制設備進行改裝,不需要對原電氣控制設備的電路進行任何改造,只需要將原來的手動開關改裝成遙控操作即可。如在工礦業中常使用的電力攪拌機,因攪拌的物料常有氣味或粉塵,操作人員不宜接近,可用無線遙控開關進行操作這樣既安全又方便。
