1 A7105及無線收發模塊
    A7105內含高靈敏度的接收器(1 Mbps@-93 dBm)，在10 m以?xún)鹊漠a(chǎn)品應用中可大幅度減低RF的輸出功率(0～10 dBm)，以避免射頻產品對人體造成可能的損害，同時又能適應50 m一般環境的應用。A7105的所有參數可以通過SPI口配置內部寄存器來進行設置，最高的速率可達500 kb／s，適應4線或3線的SPI控制。另外射頻數據的處理有2種模式可供選擇：FIFO(利用RF內部的memory先儲存要發射／接收的數據)和Direct(直接發射／接收)。A7105內建RSSI，溫度傳感器，可以用來偵測環境對RF IC的影響，而且也內建1路ADC，作為偵測電壓使用。
    A7105芯片的具體特點如下：1)頻帶為2 400～2 483MHz(ISM頻帶)；2)FSK／GFSK調制；3)發射電流為19 mA(輸出0 dBm)；4)接收電流為16 mA；5)休眠電流<1 μA；6)內置RA振蕩器；7)高靈敏度：-99  kb／s，-96 dBm@500kb／s；8)收發獨立的64字節FIFO。
    本文使用的是經過二次開發的以A7105為核心的無線收發模塊。該模塊集成了無線收發的基本元器件，A7105的SCS、SCK、SDI0、IO1、GPI02等管腳已預留接口，便于和微處理器相連。模塊上帶有PCB天線，如果想增大傳輸距離，也可以外置天線。該無線模塊采用直流電源，工作電壓為+3．3 V，最大工作電流不超過21 mA，電源可以和別的設備公用，但要注意電源的質量和接地的可靠性。為防止靜電或強電擊穿，在系統設備中使用時，需要可靠的接地，接地的同時需與市電完全隔離。

2 室內照明無線控制系統

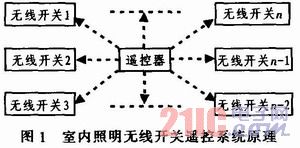

    室內照明無線控制系統由1個主遙控器和多個無線遙控終端(無線開關)組成。由于室內距離較短，故系統拓撲結構采用星型結構，如圖1所示。各個無線開關用于控制室內各個照明燈具，在遙控器上有多個按鍵，用于控制室內的無線開關，從而實現對照明燈具的無線控制。

    在主遙控器和各個無線開關終端中，核心元件均為A7105模塊和AT89C2051單片機。在A(yíng)7105模塊中，已將A7105芯片及其正常工作所需的基本硬件電路制作完好，并留出了與微處理器相連的接口，因此A7105模塊的推出為該芯片的應用提供了很大的方便。AT89C2051單片機內部有非易失性Flash存儲器。
    這為無線開關終端始終保存自身的地址信息提供了便利，不需額外增加硬件地址電路，從而降低了系統的成本。
    在遙控器(發射電路)上有多個按鍵，當某個按鍵按下時，遙控器發送1個64位的地址信息。各個無線接收終端接收到該信息后，喚醒微處理器將接收到的地址信息與自身的地址進行對比，若相同，則啟動繼電器控制開關進行動作，同時將信息回饋給主控制器，以示接收成功；若不相同，節點則繼續進入睡眠模式，等待下一次喚醒。

3 系統硬件電路設計

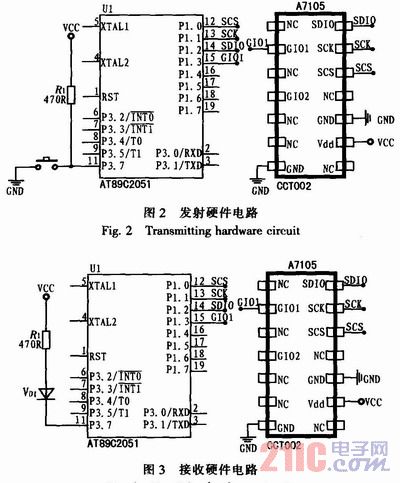

    在本系統中，采用AT89C2051的P1口管腳與A7105無線收發模塊進行數據傳遞。對于A(yíng)7105無線收發芯片，其控制是通過SPI串行操作讀出或寫入數據的，SPI串行操作可以采用三線制或四線制。這里采用四線制，遙控器的電路如圖2所示，接收電路如圖3所示。在接收電路中，當接收到數據之后，通過P3．7的循環取反，實現對LED燈的亮滅控制。

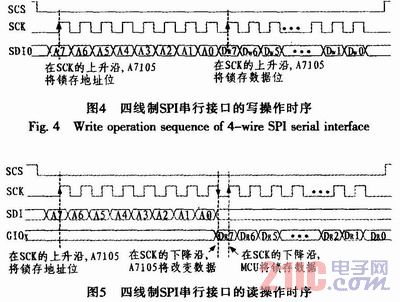

    由89C2051單片機的p1．0作為A7105模塊的片選信號，P1．1為模塊提供串行時鐘信號。P1．2與模塊的SDI引腳相連，負責地址信息由單片機輸出和進行數據寫操作時的數據寫入A7105。P1．3管腳與模塊的GI01相連，當進行數據的讀操作時，由P1．2送出8位地址信息，數據則通過GI01管腳被讀入單片機內部。采用四線制，需要對A7105中的GPI0x的控制寄存器進行設置，這里使用的GI01作為輸出管腳，因此需要將GPI01 Pin Control Register(地址位0Bh)中的GPI01S3～GPI01S0四個二進制位設置為“0110”即可。四線制的SPI讀寫時序分別如圖4和圖5所示。

    由于A(yíng)7105的工作電壓范圍為1．9～3．6 V，AT89C2051的工作電壓范圍為2．7～6 V，所以在本實驗系統中，將其電壓統一為3 V，采用兩節5號電池供電。在以后的實驗中，可考慮采用低壓差電壓調節器LM1117。

4 系統軟件設計
    A7105無線收發芯片有兩種工作模式：FIFO(利用RF內部的存儲器先儲存要發射／接收的數據)和Direct(直接發射／接收)模式。不同的工作模式可以由初始化相應的寄存器來設定。在本系統中，設置A7105工作在FIFO模式下，此時最大可以寫入64個字節的數據，這里設置8個字節(64 bit)的數據作為接收模塊的地址信息。
4．1 A7105的初始化

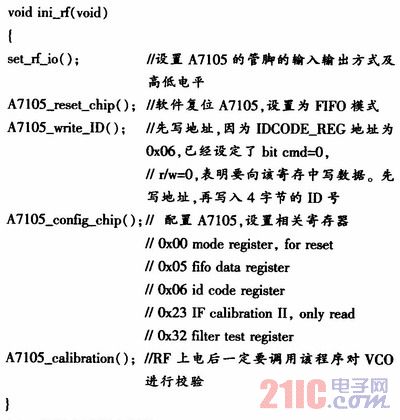

    A7105芯片在上電之后，首先進行的就是初始化，下面結合初始化程序進行說明。

4．2 發射電路程序設計

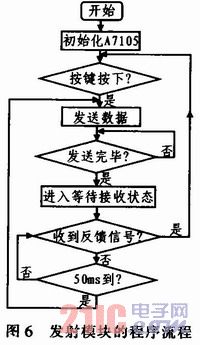

    發射電路在上電之后，首先對A7105無線收發模塊進行初始化，之后進入按鍵檢測狀態。若有按鍵按下，則進行發送數據，之后進入等待接收來自接收電路的反饋信號。在電路初始化時，已將A7105的GI01管腳設置為高電平，進入等待接收數據后，如果有數據到來，則GI01管腳變?yōu)榈碗娖�。當數據到�?lái)時，將GPI01 Pin Control Register(地址位OBh)中的GI01I設置為1，可以讓GI01管腳輸出反向。發射電路的系統程序流程如圖6所示。

4．3 接收電路程序設計

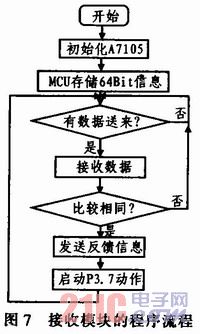

    在接收電路中，MCU首先初始化A7105模塊，和存儲64位的地址信息，然后進入等待接收狀態。當接收模塊接收到發送電路發來的數據后，與自己內部?jì)Υ娴?4位的地址信息進行對比，若相同，則發送確認信息，并控制P3．7管腳輸出低電平，點亮LED，其主程序流程如圖7所示。

5 結論
    該系統采用89C2051和A7105無線收發模塊，實現了LED的無線遙控，為進一步研究室內照明無線遙控系統奠定了基礎。當然，本系統電路和實際使用的無線遙控系統還有一定差距，主要表現在以下三點：1)實用的室內無線照明系統的接收模塊是通過繼電器去控制220 V的交流電，本系統中僅以一個LED來模擬；2)實際中有多個無線接收模塊，因此在主控制器中也應該有多個按鍵；3)本系統尚未考慮節能的問題。如果采用電池供電，必須考慮節能的問題，在沒有數據傳輸時，均應考慮讓單片機和無線收發模塊進入體眠模式。如果能從220 V交流電中獲取能量，則可以不考慮能量的問題，但會(huì )使得設計成本增加。
    本系統的突出優點在于價格低，A7105無線收發模塊批量購買，每片不足5元，AT89C2051單片機1元左右。若設計成實用的產品，則需增加繼電器，目前普通繼電器例如MK2P(JTX-2C)在5元左右，若批量購買，價格會(huì )更低。另需按鍵和外殼等，最終成本可以控制在15元以?xún)�。因此，若本系統能夠成功應用于室內照明無線遙控，則出售價格會(huì )非常低，普通百姓能夠承擔得起，在國內將會(huì )擁有廣闊的市場。
