LED 調光能以?xún)煞N方式進行：模擬調光和脈沖寬度調制 (PWM) 調光。模擬調光簡單地調節 LED 串的 DC 電流，以改變 LED 的光輸出，而 PWM 調光則改變 LED 串中恒定電流的占空比，以有效改變 LED 串中的平均電流，以此實現調光。盡管模擬調光的簡單性富有吸引力，但是這種方式對很多應用不合適，因為模擬調光僅在 10:1 的亮度調節時，就損失超過 25% 的準確度，而且這種調光方式使 LED 產生色彩失真。相比之下，PWM 調光可以在準確度沒有任何顯著損失的情況下，產生 3000:1 以及更高的調光比 (在 100Hz 時)，而且 LED 色彩沒有改變。
LT3761 通過自己產生的 PWM 信號，可同時提供模擬調光的簡單性和 PWM 調光的準確度。通過在 LT3761 的調光輸入端調節一個簡單的 DC 信號，就可以實現很高的調光比，無需為產生 PWM 信號而增加微控制器、振蕩器或信號發生器。LT3761 的內部 PWM 信號可以產生 25:1 的調光，而使用外部 PWM 信號時，該器件可提供高達 3000:1 的調光。
大功率 LED 驅動器
LT3761 是一款大功率 LED 驅動器，類似于 LT3755-2 和 LT3756-2 系列。LT3761 的輸入電壓范圍為 4.5V 至 60V，輸出電壓范圍為 0V 至 80V，是一種單開關控制器 IC，可配置為升壓、SEPIC、降壓-升壓模式或降壓模式 LED 驅動器。該器件提供 100kHz 至 1MHz 的開關頻率范圍、LED 開路保護、和額外的內部邏輯電路以提供短路保護，可作為具備電流限制的恒定電壓穩壓器工作，或者作為恒定電流 SLA 電池或超級電容器充電器使用。
圖 1 顯示了一個效率為 94% 的高效率 60V、1A (60W) 350kHz 汽車前燈應用，該應用具備 PWM 調光功能。LT3761 采用與 LT3755/LT3756 系列相同的高性能 PWM 調光電路，但是增加了內部產生 PWM 調光信號的功能，而且沒有增加引腳。

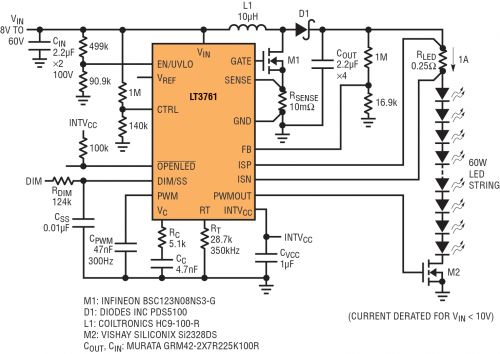

圖 1：用于汽車前燈、具備 25:1 的內部 PWM 調光、效率為 94% 的升壓模式 LED 驅動器
60W LED STRING：60W LED 串
CURRENT DERATED FOR VIN < 10V：VIN < 10V 時的電流減額
內部 PWM 調光信號發生器
與其他大功率 LED 驅動器不同，LT3761 可自己產生 PWM 調光信號，以進行調光比高達 25:1 的調光。這使該器件能產生準確的 PWM 調光，而無需用外部組件產生 PWM 信號。LT3761 僅需要一個外部 DC 電壓，就能在指定頻率上實現高性能 PWM 調光，這非常像模擬調光控制。該器件還能接收 PWM 輸入信號，以運用標準模式的信號驅動 LED 串。
內部 PWM 調光信號發生器提供可編程頻率和占空比。PWMOUT 端的方波信號頻率由 PWM 引腳與 GND 之間的電容器 CPWM、按照方程式 fPWM = 14kHz • nF/CPWM 設定。PWMOUT 端信號的占空比由進入 DIM/SS 引腳的 µA 級電流設定，如圖 3 所示。內部產生的 PWM 引腳的上拉和下拉電流用來在高低門限之間為其電容器充電和放電，以產生占空比信號。這些 PWM 引腳的電流信號足夠小，以便能非常容易地由來自微控制器的數字信號過驅動，進而實現非常高的調光性能。運用內部信號發生器時，如果用 DIM/SS 引腳調節調光比，那么實際的最小占空比大約為 4%。以 100% 占空比工作時，PWM 引腳可以連接到 INTVCC。

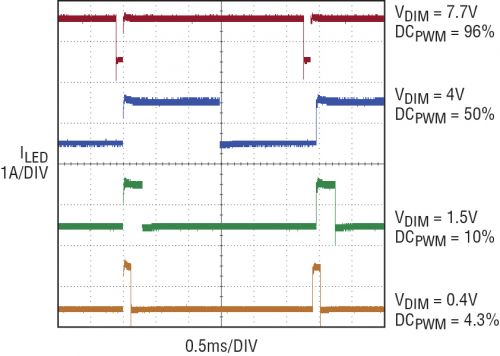

圖 2：在圖 1 所示應用中，內部產生的 PWM 信號和 LED 電流
1A/DIV：每格 1A

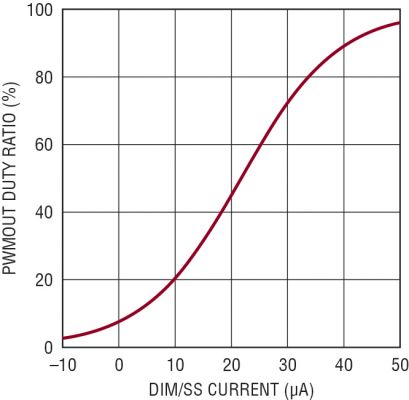

圖 3：在 DIM/SS 引腳設定占空比時，采用 µA 級信號。這個引腳還可用于外部 PWM 信號，以實現非常高的調光比
PWMOUT DUTY RATIO：PWMOUT 占空比
DIM/SS CURRENT：DIM/SS 電流

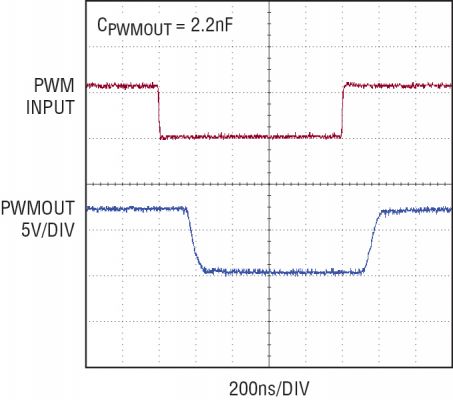

圖 4：在有高速 PWM 輸入信號的情況下，LT3761 仍然提供高速 PWMOUT 信號
PWM INPUT：PWM 輸入
結論
大功率、高性能 LT3761 LED 驅動器自己有內置的 PWM 調光信號發生器，該發生器既準確又易于使用。 |
