功率放大器（英文名稱：power amplifier），簡稱“功放”，是指在給定失真率條件下，能產生最大功率輸出以驅動某一負載（例如揚聲器）的放大器。功率放大器在整個音響系統中起到了“組織、協調”的樞紐作用，在某種程度上主宰著整個系統能否提供良好的音質輸出。
專業功放的功率管大多采用集電極輸出方式, 這個家用功放的發射極輸出有很大不同. 集電極輸出的好處是可以不使用云母片在散熱氣上, 使得功率管的散熱更好.
另外, 家用功放大多采用差分放大的OCL電路, 但專業功放一般看不到差分放大的對管, 一般專業功放都是采用一個運放(4558等)作電壓放大級, 整機增益在34dB左右.
為了確保穩定性還有很多保護電路, 過壓過流保護, 溫度保護, 中點電位保護等. 另外, 風扇的轉速也會(huì )隨著溫度的升高而加速.
還有就是很多專業功放會(huì )有一個壓縮限幅的功能, 就是當檢測到輸出功率已接近極限時, 會(huì )自動分流調輸入端的信號, 使輸出不會(huì )嚴重削波失真, 簡單的電路是通過一個光電耦合器來實現, 還有通過專業的IC(LM13700)等來實現. 這方面在百威(Peavey)功放做的比較好.
為了實現舞臺的大功率要求, 專業功放可以調節成BTL橋式推動, 這樣功率大約可以提高3倍, 列如800W+800W變?yōu)锽TL后就可能有2400W輸出. 但這時為單通道了.
正是由于功率巨大, 在調節電路時要特別小心, 調靜態電流必須從最小開始調, 如果一下調大, 會(huì )在瞬間燒毀功率管, 甚至起火等.
這么多年來，經我制作賣出的功放已愈千部，電路也是五花八門，基本上的典型電路都做過了，所以在此談?wù)劯鞣N電路的音質差別。以下對比是在電源，外殼，元件，輸出級，搭配的其它器材等各方面都一致的情況為依據的，所不同之處僅電路而已。

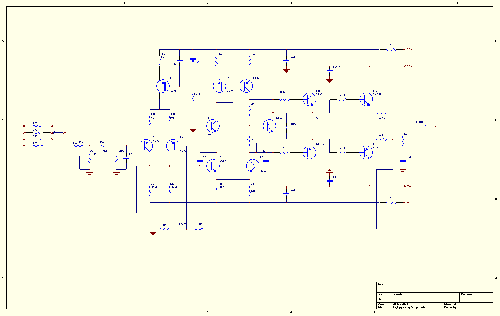

1、雙電源不對稱兩級差動電路（如PIONEER M22K）

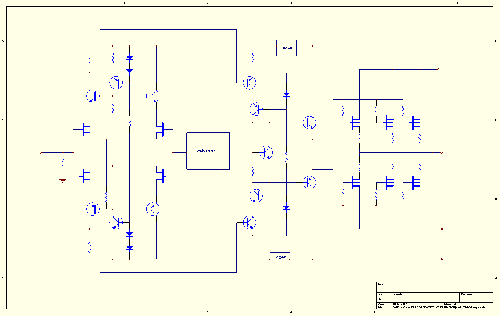

2雙電源對稱，第一級典型差動，第二級共射放大（如PHILIP 的LHH1000）
3雙電源對稱，第一級共射共基差動，第二級共射共基（如金嗓子E-305V）

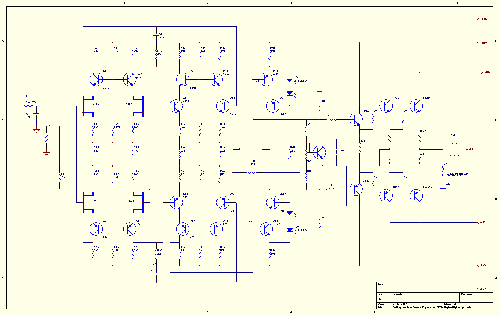

4雙電源對稱，第一，二級共射共基差動，第三級共射共基（如金嗓子A-100）
電路1，這是很多進口八千元以下的低檔機的常用電路，不少人認為這樣是屬于單端甲類電壓放大模式，可杜絕交越失真。在實際試聽中，這種電路給人一種柔慢的感覺，低頻較松，人聲的感情比較豐富，相當突出，有一定的厚度但量感不足，高頻有衰落的表現（實測閉環增益在10-60000Hz），有一種霧里看花的感覺，樂(lè )器的輪廓讓人很難定得準�？傮w而言，音色方面是較接近于膽機的表現。這跟進口八千元以下的純功放音色表現相近。
電路2，這種電路在進口器材中采用得相對較少，可能是它高不成低不就吧，通常是幾千到萬五元的檔次。在這樣機中我采用了直流伺服，因而低頻表現好于電路1，控制力比較合適，清晰度也有一定的改進，人聲中的喉音，鼻音清晰可聞，量感也不錯，中高頻通透，只是樂(lè )器的輪廓還稍嫌不夠，總體表現優于電路1。
電路3，與前兩種電路差距拉大了，不少幾萬元的進口高中檔機也使用這種電路模式。尤其是中高頻段的清晰度，可能是歸功于采用了共射共基電路吧，音色表現出式，人聲，樂(lè )器的質與量相當充足，再沒有蒙朧的感覺，尤其是人聲與小提琴，憂怨，輕快，穩重，演繹者的感情都能清楚地交代，高頻比前兩種電路順了不少，沒有一點衰落的感覺。
電路4，曾經有不定期一段時期，國內的發燒友十分推崇“簡潔至上”的理論，當時筆者也屬于人云亦云的時期，因而那時常用電路1與2，后來，隨著經驗增多，對電路進行一點點的緩慢改進，演變出了電路3，再改了兩年，才成功做出了電路4。為何那時乃至今天還有人推崇“簡潔至上”呢？原因可能有兩方面：1元件性能不佳。十年前不少發燒友都用C1815之類的普通管子，更甚者，筆者通過這幾年在一些電器廠家出任設計，發現不少這類通用的三極二極管，都只是一些國內廠家買國外的芯片封裝的，并且越做越假，頻率特性不好，用這類管子當然不能保證了。2。技術水平低，很多人都不具備調試設備，往往只能靠一只萬用表，對于電路的工作點設置與調整不熟悉，有輕微自激也不知道，因此簡單的電路穩定性容易保證，音質反而好于復雜的電路。
當技術水平到了一定的層面，再去做復雜的電路，結果卻不一樣了，光說理論，什么復雜電路的線性容易做得更好等，或者不夠說服力，但各位不妨翻開一些音響雜志，進口器材中低檔與高檔的照片對比，很容易發現，高檔機的電路復雜多了，又或者一些文獻中介紹的電路原理圖，高檔機也是相對復雜的。
說回正題，話說我于一年多前第一次做出了電路4時，簡直是技驚四座，一嗚驚人，在一個月的時間里，被要求復制了四部，對比之下，其音質有一種超凡的感覺。樂(lè )器的表現甭得說，輪廓定位讓人一覽無遺，人聲的表現顯得質量十足，輕快的讓人覺得活躍，憂郁的催人淚下，所有的弱音都不放過，與樂(lè )器之間毫不妥協，不會(huì )有厚此薄彼的感覺，對于喇叭的控制有增強的趨勢，收放自如，余間不會(huì )被吞噬或加長。對比現行流行的電流放大電路，分晰力有過而無不及，且不會(huì )有電流放大電路的那種稍薄的聲音。
這個電路也是夠復雜的，光說電壓放大級，元件數目比上述三種電路是倍數的增加，光三極管已經有二十一只。如果應用于前級或CD中替代運放，三極管多過二十四只，者每一只三極管都是信號放大，沒有電源恒流的用途，但其表現也是不可以用運放或其它分立電路替代的。
總而言之，電路是合理地復雜，電源變換的環節合理地簡潔，才能把效果推上巔峰，做得好不好最主要的還是制作者的技術水平，而技術水平是經過長時間的磨煉得來的。
|
