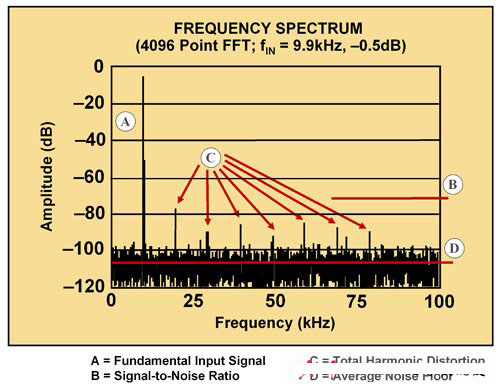

通過將一個100ksps的采樣頻率應用到一個9.9 kHz模擬輸入信號的12位ADC，您可以得到圖1中的FFT圖。9.9 kHz下的信號便為基本輸入信號 (A)。該基本輸入信號寄生接近于0 dB。
FFT圖中4條規范包括基本輸入信號、信噪比、總諧波失真和平均噪聲底限。
確定某個ADC電路中噪聲大小的一種有效方法是使用信噪比(B)。信噪比(SNR)即信號強度與噪聲強度之比。FFT計算的SNR為若干噪聲源的組合�？赡艿脑肼曉窗ˋDC量化誤差、ADC內部噪聲、參考電壓噪聲、ADC微分非線性誤差以及驅動放大器噪聲。信噪比(SNR) 的理論極限值等于6.02n+1.76 dB，其中n為轉換器比特數。
圖1 該FFT圖中12位轉換器共有4096個數據集
總諧波失真(C) 對系統中的失真數進行量化�？傊C波失真(THD)為諧波分量(寄生信號)強度的均方根總和與輸入信號強度的比。產生自A/D轉換器非線性的寄生信號以輸入信號頻率(基本頻率)的整數倍數形式出現。大多數廠商都在其THD計算中使用最早的7到9諧波分量。
如果A/D轉換器產生了寄生信號，則其有可能具有一些積分非線性誤差。此外，寄生信號會(huì )來自通過信號源或驅動放大器的輸入信號。如果輸入信號產生寄生信號，它們很可能與基本頻率的頻率不相關。如果驅動放大器為罪魁禍首，則其可能具有交叉失真，無法驅動ADC或者受限于帶寬。來自電路其他地方的注入噪聲(例如：數字時鐘源或電源頻率等)也可在FFT結果中形成寄生信號。
在轉換器數據的 FFT 表示法中，平均噪聲底限 (D) 為FFT圖中所有bin的方根組合，但不包括輸入信號和信號諧波。您應該平衡選擇采樣數和ADC比特數，從而使噪聲底限在所有相關寄生信號以下�？紤]到這些因素，理論平均民FFT 噪聲底限(dB)等于6.02n+1.76 dB+10 log[(3×M)/(π×ENBW)]，其中M為FFT的數據點數，ENBW為窗口函數的等效噪聲帶寬，而n則為ADC的比特數。12位轉換器FFT的合理采樣數量為4096。
