很多應用都需要差分信號，以獲得較高的信噪比，提高對共模噪聲的抑制能力，并獲得較低的二次諧波失真，例如驅動調制解調器ADC、通過雙絞線電纜傳輸信號，以及高保真音頻信號的調整等。這就要求有一種可以將單端信號轉換為差分信號的電路，即單端-差分轉換器。
對很多應用而言，AD8476內置的小功率全差分精密放大器就足夠完成單端-差分的轉換功能。但對于需要更高性能的應用，可以將一只OP1177精密運放與AD8476相級聯，如圖所示。這種單端-差分轉換器有高的輸入阻抗、（最大）2nA輸入偏移電流及相對輸入端的（最大）60μV偏移電壓和（最大）0.7μV/℃電壓偏移。

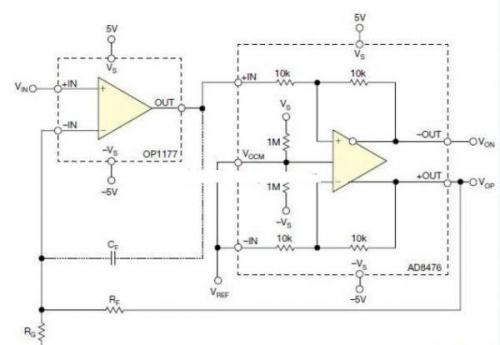

圖1 調節R F與R G的比值，就可以設定這個單端-差分轉換器

圖1中電路是一種雙放大器反饋結構，其中運放決定了電路的精度以及噪聲性能，而差分放大器則扮演了單端-差分轉換功能。這個反饋結構抑制了AD8476的誤差，包括噪聲、失真、偏移、漂移，它用運放的大開環增益替代了AD8476內部的運放反饋回路。本質上，這個結構是采用運放針對輸入端的開環增益，衰減了AD8476的誤差。
圖中的外接電阻R F和R G設定單端-差分放大器的增益，即

與任何反饋連接相同，必須非常注意確保系統的穩定。OP1177與AD8476的級聯構成了一個組合式差分輸出運放，其開環增益是OP1177開環增益與AD8476閉環增益的乘積。因此，AD8476的閉環帶寬為OP1177的開環增益加了一極。為確保穩定性，AD8476的帶寬應高于OP1177的單位增益頻率。當電路的閉環增益大于2時，這個要求可以放松，因為電阻反饋

帶寬方程1/ 2系數的原因是：電路的輸出是按單端反饋，而不是差分式。因此，電路的反饋系數與帶寬都要減半。
如果這個減少的帶寬小于差分放大器的閉環帶寬，則電路就會(huì )穩定。這種帶寬限制技巧也可以將RG開路，從而獲得2的增益。
