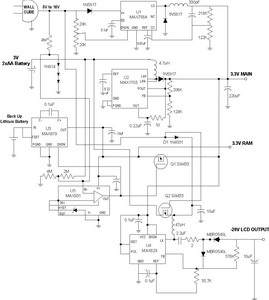

圖一電路為一完備的電源管理方案，適用于PDA、手持式盤點機、POS 機等中等功率便攜式設備。該方案中，輸入為一不穩定的直流（墻上適配器或其它AC-DC 轉換器）或2 節AA 電池，輸出主電壓3.3V/500mA。電路中還包括一節鋰電池，當墻上適配器或主電池電壓不起作用時，鋰電池為RAM 提供3.3V 備用電源(3.3V RAM 點)。升壓轉換器U4 輸出-20V/20mA， 為L(cháng)CD 供電。

　　圖中，U1 為降壓型開關轉換器，具有較寬的輸入電壓范圍（5V 至16V），可由墻上適配器或汽車電池提供電源；輸出電壓為3.4V，同時對輸入電壓進行檢測，一旦輸入電壓無效時將自身控制器關斷。U2 為升壓型開關轉換器，將兩節AA 電池電壓轉換成3.3V 輸出，輸出電流500mA，轉換效率達90%。U1、U2 的輸出連接在一個點上（3.3V MAIN），當墻上適配器提供電源時，U2 檢測到輸出端電壓為3.4V，高于調節電壓，U2 將處于空閑模式，電源電流僅1μA。

　　穩壓型電荷泵U3 能夠將1.8V 到3.6V 范圍內的輸入電壓轉換成穩定的3.3V 輸出，當系統沒有加交流電和主電池時，U3 輸出為RAM 提供備用電壓。U3 采用μMAX 封裝，一旦交流電源或主電池正常供電，U3 將保持關斷模式，此時耗電僅1μA。

　　升壓型控制器U4為L(cháng)CD提供偏置電壓，在該電路中被設置為負電壓輸出，內部電路由3.3V 主電源供電，將墻上適配器輸出電壓或主電池電壓轉換成-20V 輸出，輸出電流20mA，轉換效率為75%。任何情況下，U4 均不采用鋰電池供電。當墻上適配器有效時，Q2 斷開，阻止電池電流流入電感L3；未接入墻上適配器時，Q2 導通，電池為L(cháng)3 供電。

　　U5 為比較器，內置1.25V 基準電源。上電時，Q1 的體二極管允許U5 由3.3V MAIN 供電；啟動后，U5 輸出低電平，Q1導通，則3.3V RAM 由3.3V MAIN 提供，同時，U5 的低電平輸出使U3 保持關端狀態。當U5 檢測到墻上適配器與主電池均被移掉時，產生一高電平輸出喚醒U3，為3.3V RAM 提供穩定的3.3V 電壓。在電源切換瞬間，U5 由V+端的旁路電容保持供電。此外，U5 的高電平輸出使Q1 斷開，避免3.3V RAM 饋送到3.3V MAIN。
