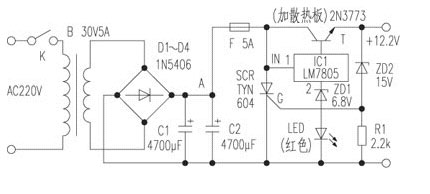

附圖所示的電源，不僅可用于儀表電路，也可用于視頻或功率小于５０Ｗ的音頻放大器。

　　工作原理：該電源電路簡單，它用變壓器Ｔ把市電２２０Ｖ降壓為３０Ｖ，該低壓經Ｄ１～Ｄ４整流，再用Ｃ１、Ｃ２的大容量電解電容器４７００μＦ濾波，結果在Ａ點可獲得紋波很低的直流（ＤＣ）電壓。

　　電路的穩壓部分是一種串聯的穩壓器，其中三端穩壓器ＩＣ１（ＬＭ７８０５）的輸出供給穩壓器輸出管（大功率三極管Ｔ）基極的基準參考電壓。ＩＣ１的公共端又外加穩壓管ＺＤ１和ＬＥＤ（紅色）作偏置電壓，結果穩壓器的輸出直流電壓可達＋１２．２Ｖ。

　　當電路故障引起輸出電壓超過１５Ｖ時，因Ｒ１上的壓降使晶閘管單向可控硅ＳＣＲ觸發導通，此時電路中的熔絲Ｆ熔斷，穩壓電源無輸出而得到保護。

　　元件選擇和電路擴展應用：變壓器Ｂ的次級電壓為３０Ｖ，電流為５Ａ，其余元器件選取均由圖中標注。該穩壓器均可以改變ＩＣ１公共端的偏置電壓，使穩壓器的輸出電壓在一定范圍內變化。此時變壓器Ｔ的輸出電壓和ＺＤ２的穩壓值及Ｒ１值也應作相應調整。該電源可裝在印制板上，再用小盒組裝成方便的具有穩壓輸出的適配器電源，其中ＬＥＤ可裝在小盒的面板上作電源指示。
