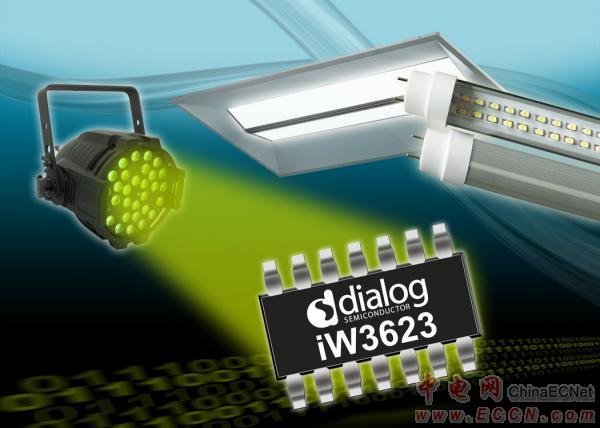

Dialog半導體有限公司日前推出新型固態照明 (SSL) LED驅動器，將升壓反激式變換器集成在單塊IC中，與傳統兩級驅動器相比，可降低材料清單 (BOM) 成本并簡化設計，同時具有優異的性能。新型iW3623由Dialog電源轉換業務部開發，其前身是iWatt公司，2013年7月被收購旨在推進Dialog拓展數字電源管理市場的產品組合多樣化策略。

iW3623提供通用的100VAC至277VAC全電壓輸入范圍，最大輸出功率45W。它集成了用于功率因數校正(PFC) 的升壓控制器和調節LED電流的反激式變換器，功率因數 (PF) >0.95，總諧波失真 (THD) <10%。Dialog專利的Flickerless™設計可實現100至120Hz輸出紋波接近于零，內置過溫保護 (OTP) 和降額功能便于照明設計人員保證燈泡使用壽命的預測性和可靠性。

iW3623豐富的組合集成功能使其成為非調光、商業SSL聚光燈、PAR、T8和平板吸頂燈等各種應用的理想解決方案。

iW3623采用Dialog的PrimAccurate™原邊控制專利技術，消除所需的次級調節器和光耦器件，從而節省BOM成本。同時，以低成本雙極結型晶體管 (BJT) 替換場效應晶體管 (FET)。采用BJT開關管可降低解決方案總體成本，但實現高轉換效率面臨挑戰。為解決這個問題，iW3623升壓和反激級均采用準諧振式開關技術和動態基極電流驅動技術，優化轉換效率并降低電磁干擾 (EMI)。此外，Dialog的EZ-EMI®技術簡化EMI濾波，進一步減少外部器件數量。

大部分電源IC設計具有熱關斷功能，這種功能只是在高溫環境下關斷IC。這種方法可以保護IC，但不能保護LED驅動器電路。iW3623含有強大的內置過溫保護和降額功能，可監控密封SSL燈泡內部實際的溫度。過溫保護功能通過NTC電阻配置。當燈泡內的溫度條件達到設定溫度時， iW3623自動逐漸減小LED驅動電流，從而降低功耗，使燈泡工作溫度下降，防止系統中電解電容的溫度超過溫度額定值。降額功能使電容能夠達到SSL燈最大使用壽命，實現燈泡的預期使用壽命。減小驅動電流時亮度減弱微乎其微，因此用戶感覺不到亮度的變化。在極端溫度條件下， iW3623將關斷LED的驅動電流，避免安全和火災風險。

此外，iW3623安全功能包括LED開路/短路、單點故障、過流、電流取樣電阻短路、輸入過壓、憋燈和AC線路過壓/頻率保護。輸出過壓條件下，iW3623進入延長放電模式，同時保持快速恢復，支持LED模塊熱插拔，不會(huì )產生危險的高輸出電壓。

iW3623主要性能

·輸出功率: 3W至45W

·電壓輸入范圍: 100 – 277VAC

·功率因數 (PF) >0.95

·低總諧波失真 (THD) <10%

·Flickerless 技術以低于5%的100Hz – 120Hz輸出電流紋波，消除LED頻閃

·集成升壓及反激式變換器，PrimAccurate原邊控制技術: 減小解決方案尺寸，降低BOM成本，提高可靠性

·基于NTC的LED過溫保護 (OTP) 和降額功能

·符合包括歐盟IEC61000-3-2(1) 規定在內的全球標準

·兼容Zhaga(2)熱插拔LED模塊，支持LED燈更換

封裝、定價、供貨

iW3623現已實現量產，采用標準14腳SOIC封裝，1000支起訂量單價0.93美元。
