便攜式產品一般都采用電池供電，而因為成本和體積方面的考慮，在設計上有減少使用電池數量及體積的趨勢。另外，亦因全球能源問題，各種各類的電池使用已備受關注了。當中包括太陽能電池及燃料電池。

　　而這樣就會(huì )影響到電源電壓比設備所需的工作電壓為低。這時候，就必須要追加升壓電路了。一般使用的是DC/DC升壓轉換器。

　　而在這超低輸入電壓的情況下，設計工程師就會(huì )面臨以下的難題：開關器件的驅動問題，升壓電路的啟動問題，最大占空比MaxDuty的問題。

　　在這三個主要問題上，究竟有沒有好的解決方法呢？答案是肯定的。以下，我們會(huì )一一探討。

　　開關器件的驅動問題

　　傳統DC/DC的工作電壓一般都在1.0V以上，而如果輸入電壓降到0.6V以下，DC/DC的內部電路不能正常工作。

　　以圖1為例，若開關DC/DC的驅動電壓取自輸入電源的話。當電源電壓低于DC/DC驅動電壓的時候，DC/DC便無法啟動。

圖1 驅動電壓取自輸入電源

　　那么，若如圖2所示，在輸出端取電又如何呢？

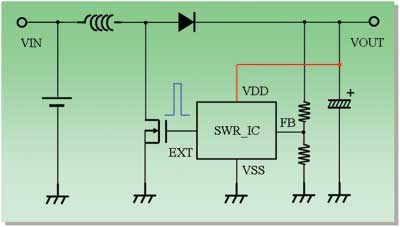

圖2 驅動電壓取自輸出電壓

　　同樣，當電源電壓低于DC/DC驅動電壓，DC/DC根本無法啟動及進行任何升壓動作。但是，若DC/DC一旦被啟動，整個電路便可持續動作了。

　　升壓電路的啟動問題

　　在這時候，又帶出了另外一個問題，就是在這樣低輸入電壓的情況下如何啟動這一顆DC/DC呢？

　　這時，我們就需考慮增加一個啟動電路，如圖3所示。

圖3 增加啟動IC的升壓電路的啟動

　　精工電子有限公司（SII）推出的S-882Z系列充電泵產品就能使這個問題迎刃而解。

　　S-882Z系列按放電開始電壓大小有4個品種：分別為1.8V、2.0V、2.2V及2.4V，在型號后綴中用18、20、22及24來區分。例如，S-882Z20是放電開始電壓為2.0V的充電泵。

　　該系列主要特點：

　　● 輸入電壓VIN范圍：

　　在Ta=-30～+60℃時為0.3～3.0V，

　　在Ta=-40～+85℃時為0.35～3.0V；

　　● 工作時的消耗電流在VIN=0.3V時為0.5mA（最大值）；

　　● 有關閉控制，在關閉狀態或稱休眠狀態時耗電小于0.6μA（VIN=0.3V）；

　　● 關閉控制電壓為放電開始電壓加0.1V（≤3.0V）；

　　● 內部振蕩器頻率350kHz；

　　● 外部?jì)H接一個啟動電容（CCPOUT）；

　　● 小尺寸SOT-23-5封裝；

　　● 無鉛。

　　S-882Z的內部結構如圖4所示。

圖4 S-882Z內部結構框圖

　　下面，我們就來具體看看S-882Z的工作原理（見圖5）。

圖5 S-882Z的工作原理

　　1 對S-882Z系列的VIN端子輸入0.3V以上的電壓時，振蕩電路就可以開始工作，并從振蕩電路輸出CLK信號。

　　2 通過此CLK信號來驅動充電泵電路，并在充電泵電路中將VIN端子的電壓轉換為升壓電壓。

　　3 從充電泵電路輸出的升壓電壓，會(huì )緩慢地充電到與CPOUT端子相連接的啟動用電容器（CCPOUT）中，因此，CPOUT端子的電壓會(huì )緩慢地上升。

　　4 當CPOUT端子電壓（VCPOUT）達到放電開始電壓（VCPOUT1）以上時，轉換器（COMP1）的輸出信號就會(huì )從高電位轉變?yōu)榈碗娢�。因此，處�?ldquo;關”的狀態的放電控制開關（M1）會(huì )轉變?yōu)?ldquo;開”的狀態。

　　5 M1變?yōu)?ldquo;開”的狀態之后，CCPOUT處所充電的升壓電力會(huì )從OUT端子處開始放電。

　　6 由于放電，當VCPOUT降低到放電停止電壓（VCPOUT2）時，M1就會(huì )轉變?yōu)?ldquo;關”的狀態而停止放電。

　　7 當VM端子電壓（VVM）達到開/關控制電壓（VOFF）以上時，轉換器（COMP2）的輸出信號（EN-）就會(huì )從低電位轉變?yōu)楦唠娢�。因此，振蕩電路�?huì )停止工作，并轉變?yōu)樾菝郀顟B(tài)。

　　8 當VVM不能達到VOFF以上時，會(huì )利用來自充電泵電路的升壓電力來對CCPOUT進行再充電，并返回到（3）的工作。

　　S-882Z系列主要應用于太陽能電池、燃料電池等低壓電源的升壓；RF標簽內部的電壓升壓（如用于高速公路收費系統）；為間斷工作系統提供電源。

　　最大占空比MaxDuty的問題

　　對與超低輸入升壓電路來說，為了取得高的輸出電壓，必須要有大占空比的支持。占空比（Duty）的計算公式是：Duty=TON/（Ton+Toff）。

　　在連續電流模式下，占空比（Duty）的計算公式為Duty=1-Vin/Vout。按照這個公式來計算，如果是輸入0.5V時而輸出5V的升壓電路，最大占空比為90%，一般的升壓電路的占空比為80%～90%，這樣是不能完全滿足要求的。

　　對于這個問題，我們可以考慮采用SII的高倍率升壓DC/DC S-8337B，其最大占空比就能達到94%。S-8337B的主要特點：輸入電壓為1.8～6.0V；基準電壓為1.0～±1.5V；工作電流為0.5mA（max）；振蕩頻率為47～200kHz，能在外部設定；最大占空比為75%～94%，也可以外部設定；UVLO，軟啟動，外部相位補償設定；動作溫度范圍為-40～ +85℃；采用TSSOP8封裝。

　　S-8337B的結構框圖如圖6所示。

圖6 S-8337B結構框圖

　　完整的解決方案

　　一個超低電壓電源管理系統需要啟動電路和升壓電路的完美配合，用S-882Z系列配合S-8337B系列就能達到這個目標。圖7為利用SII的S-882Z24和S-8337BAJA構成的超低輸入電壓升壓電路，圖8為該電路在0.5V輸入情況下的效率曲線。

圖7 S-882Z24+S-8337BAJA構成的超低輸入電壓升壓電路

圖8 0.5V下的電路效率曲線

　　從圖8中可以看出，在這10倍升壓的情況下，而又需要達到200mA的輸出電流，該電路的輸出效率仍可達到80%以上，這已經是一個具突破性的方案了。
