概述

    HT6819是一款內部集成32階數字音量控制以及防削頂失真功能且具有超低EMI的立體聲免輸出濾波器D類音頻功率放大器,在電源電壓5V、THD+N=10%、4Ω負載的條件下,輸出高達3.3W的功率,在各類音頻終端應用中維持高效率并提供AB類放大器高保真、低噪聲的性能。管教與廣泛應用于藍牙音箱的HT6809 兼容。AROC輻射和傳導干擾抑制電路使HT6819具有優異的全帶寬低輻射性能，在不加輔助濾波設計、輸出喇叭線長20cm時的輻射水平遠在FCC Part15 Class B 標準之下。
    HT6819的防削頂失真功能可檢測并抑制由于音樂(lè )、語音信號幅度過大或電池電壓下降所引起的輸出削頂失真（破音），顯著提高音質，創(chuàng )造舒適的聽音享受，并保護揚聲器免受過載損壞。通過在ACRC端外接不同電阻電容值,可靈活設置放大器的音質和輸出功率;同時芯片提供了ACF Off模式。
    HT6819輸出無需濾波網絡(luò )，極少的外部元器件節省了系統空間和成本，是便攜式應用的理想選擇。
    此外,HT6819內置的關斷功能使待機電流最小化,還集成了靜音功能、左右聲道獨立關斷、揚聲器輸出端過流保護、片內過溫保護和欠壓異常保護等功能;采用無鉛TSSOP-20封裝形式。

特點

・降低了內阻和熱耗的EDMA專利技術，極大提升了輸出功率和產品可靠性
    Po=3.3 W (V_DD=5.0V, R_L=4Ω, THD+N=10%)
    Po=1.7 W (V_DD=3.6V, R_L=4Ω, THD+N=10%)
・優異的全帶寬EMI抑制性能
    a) 獨創(chuàng )的主動邊沿控制專利 (AROC, Active edge Ringing and Overshoot Control circuitry)
    b) 輻射水平遠在FCC Part15 Class B 標準之下
    c) 對系統中不同頻段無線通信敏感模塊無干擾，如FM、CMMB、GSM、CDMA和Bluetooth等
    d) 減小了輻射和傳導干擾，降低了系統設計難度
・32階數字音量控制（DVC）
・全低噪應用，高信噪比
・高保真，THD+N=0.15% (R_L=4Ω, P_O=1W, f=1kHz)
・防削頂失真功能(Anti-Clipping Function, ACF)
・卓越的“咔嗒-噼噗”(Click-Pop)噪聲抑制性能
・低關斷電流：0.01µA
・免濾波器數字調制，直接驅動揚聲器
・獨立聲道關斷，靜音功能
・過流、過熱、欠壓異常保護功能
・無鉛封裝，TSSOP-20

應用

・便攜式音箱,USB音箱,FM插卡式音箱
・MP3/MP4擴展塢
・便攜式游戲機,數碼相框
・手機,筆記本電腦
・小尺寸LCD電視/監視器

管教信息

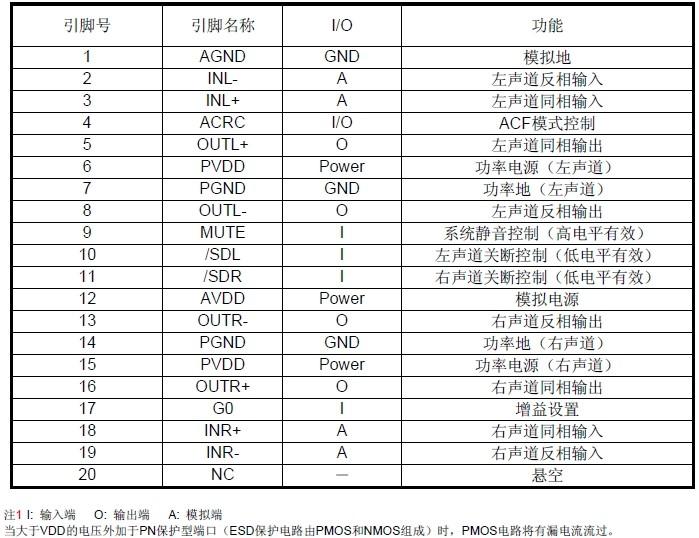

管教定義

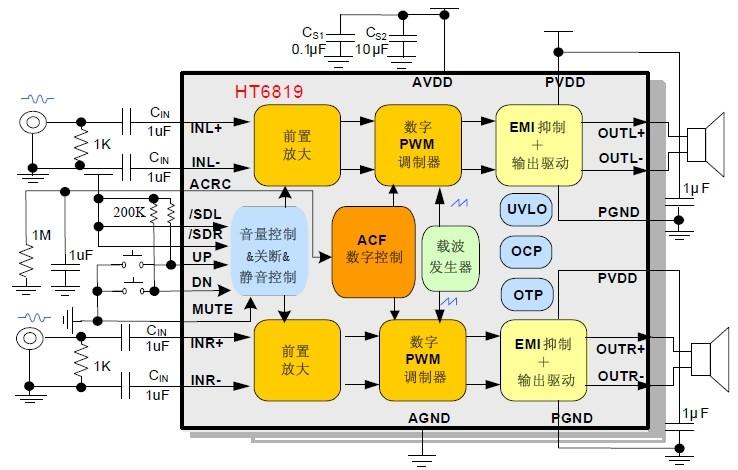

典型應用圖
